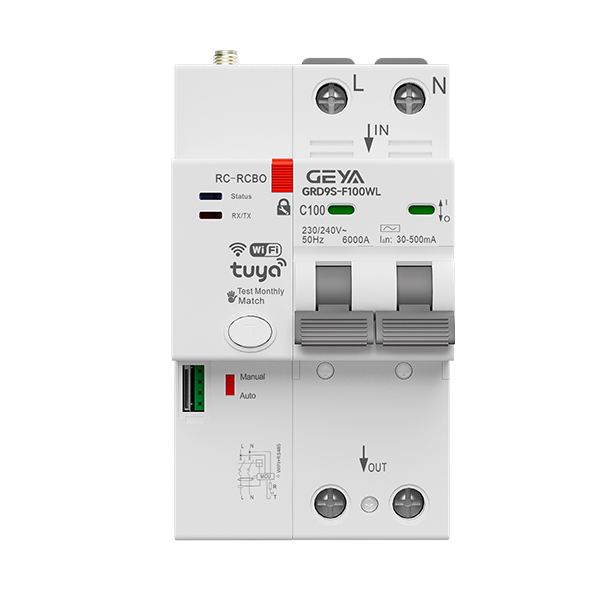

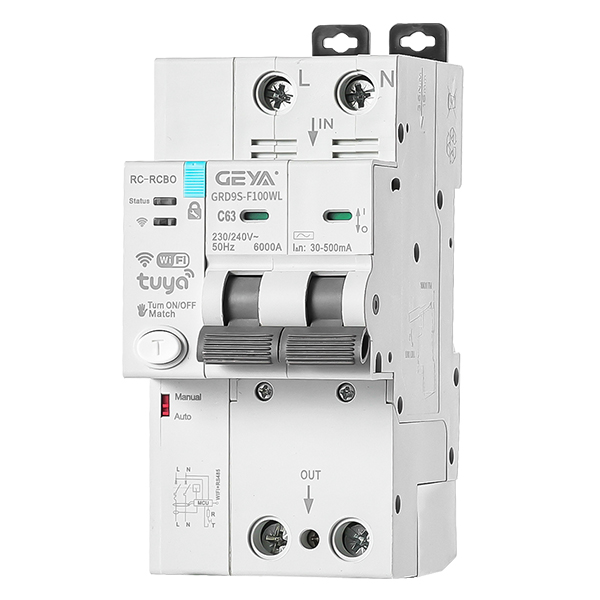

一、為什么選擇GRD9S-F100L系列帶漏電款小型智能斷路器？

該產品兼顧安全性、智能化與實用性，核心部件選材、監測精準，保護功能且靈活可調，支持多種通訊方式與遠程運維，既能滿

足日常用電安全需求，也能適配智能配電升級，適配多種復雜場景使用。

二、GRD9S-F100L系列帶漏電款小型智能斷路器的優勢

1. 機構與材質優勢：

采用機械結構，分?jǐn)嗄芰姟⑦\行穩定；分合閘電機為大扭矩直流電機，使用壽命長，保障合閘可靠；外殼選用阻燃PA66尼龍

材質，抗寒耐熱，降低火災風險。

2. 核心部件優勢：

脫扣線圈采用無氧銅漆包線，鐵芯為電工純鐵，響應短路電流迅速；動觸點為銀鎳合金、靜觸點為銀石墨，接觸穩定，抗電弧侵

蝕，延長使用壽命；接線板為紫銅鍍銀材質，導電穩定、耐腐蝕。

3. 監測精準優勢：

搭載集成化采樣模塊，搭配獨立高精度電流、溫度、漏電互感器，采用閉環原理，實現電流、電壓、功率等全維度精準監測，電

壓電流檢測精度達0.5級，電量精度達1.0級。

4. 智能化優勢：

搭載高性能國產32位MCU，內置RT實時操作系統，響應迅速；支持手機APP與本地雙重控制，合閘分閘響應延遲≤0.5秒；具備

OTA遠程升級功能，可持續優化產品性能。

5. 安全冗余優勢：

采用電子脫扣+機械熱磁脫扣冗余設計，即便電子部分失效，仍能提供過載和短路保護；具備漏電遠程自檢功能，故障結果可遠

程同步，多重保障用電安全。

6. 運維便捷優勢：

支持多種通訊方式，標配RS485，可選WiFi、4G等，多協議共存；具備故障日志記錄與分析功能，報警信息可通過多渠道推

送，便于檢修排查；模塊化設計，可選擇性搭配，維護便捷。

三、GRD9S-F100L系列帶漏電款小型智能斷路器的特點

1. 檢修安全保障：

配備檢修安全鎖，檢修模式下禁止遠程及本地控制，保障檢修人員人身安全。

2. 獨立電源設計：

采用獨立電源，可有效防止系統整體癱瘓而無法正常工作，保障設備穩定運行。

3. 保護功能靈活：

可靈活選擇功能關閉、報警和跳閘保護方式，保護參數可遠程自定義設定，適配不同場景需求。

4. 數據安全保護：

具備斷電保護設計，主電路斷電后，可保障數據保存和上傳不丟失；斷零保護設計，零線斷電后立即斷電并上傳告警。

5. 節能便捷功能：

支持定時開關功能，可實現設備定時啟停，助力能耗控制、節約用電。

6. 保護覆蓋：

除基礎保護外，還具備負載不平衡、缺相、錯相、超溫、打火等保護功能，保障線路與設備安全。

7. 漏電保護靈敏：

漏電動作保護靈敏，可根據使用環境，靈活設置不同漏電保護值，漏電動作時間僅40ms。

8. 電能質量監測：

具備基礎電能質量監測能力，可監測電壓、電流總諧波畸變率及相位角，便于掌握用電質量。

四、GRD9S-F100L系列帶漏電款小型智能斷路器的應用

1. 家居配電：

適用于家庭總開關或支線保護，可實現遠程控制與漏電防護，保障家庭用電安全，支持定時開關，節約能耗。

2. 公共建筑：

可安裝在辦公樓宇、學校、醫院等場所的配電電路中，具備保護功能，適配多人場景用電安全需求。

3. 場所：

適用于養老院、文物保護單位等對用電安全要求較高的場所，多重保護機制可有效規避用電風險。

4. 工業與新能源：

可應用于工業控制、光伏并網、成套設備等場景，具備抗干擾、運行穩定的特點，適配工業復雜用電環境。

5. 戶外與農業：

適用于路燈控制系統、農業、園林等戶外及農業配電場景，抗寒耐熱，可適應不同氣候條件。

6. 高危場所：

可安裝在加油站、油田、高鐵站等高危場所的配電電路中，的保護功能可有效防范用電安全事故。

7. 智能計量系統：

適配智能電表測量系統，具備精準電能計量功能，可實現用電數據記錄與分析，助力智能用電管理。

五、GRD9S-F100L系列帶漏電款小型智能斷路器型號說明

① 格亞高端重合閘

② 代號

③ 殼架等級

④ 無：RS485 通訊；W：WiFi+RS485 通訊；G：4G 通訊 + RS485 通訊；Z：Zigbee+RS485 通訊

⑤ 無：不帶漏電；L：帶漏電；N：帶零線電流監測；R：帶漏 + 帶零線電流監測

⑥ 數

⑦ 額定電流

⑧ ESP/TUYA 物聯網

六、GRD9S-F100L系列帶漏電款小型智能斷路器主要功能

七、GRD9S-F100L系列帶漏電款小型智能斷路器技術參數

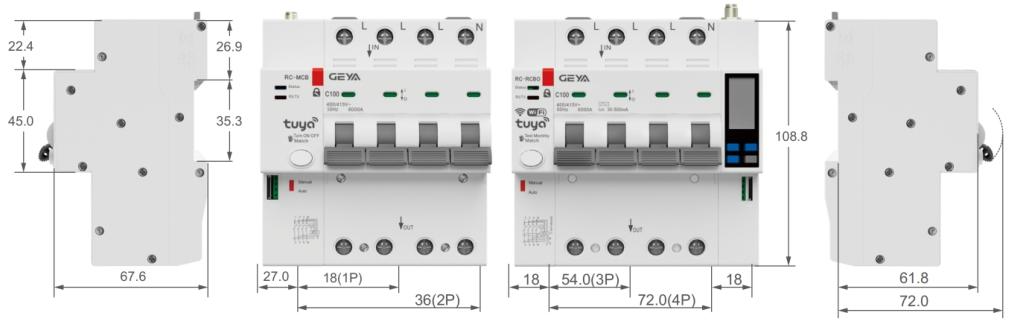

八、GRD9S-F100L系列帶漏電款小型智能斷路器產品尺寸

九、GRD9S-F100L系列帶漏電款小型智能斷路器產品選型

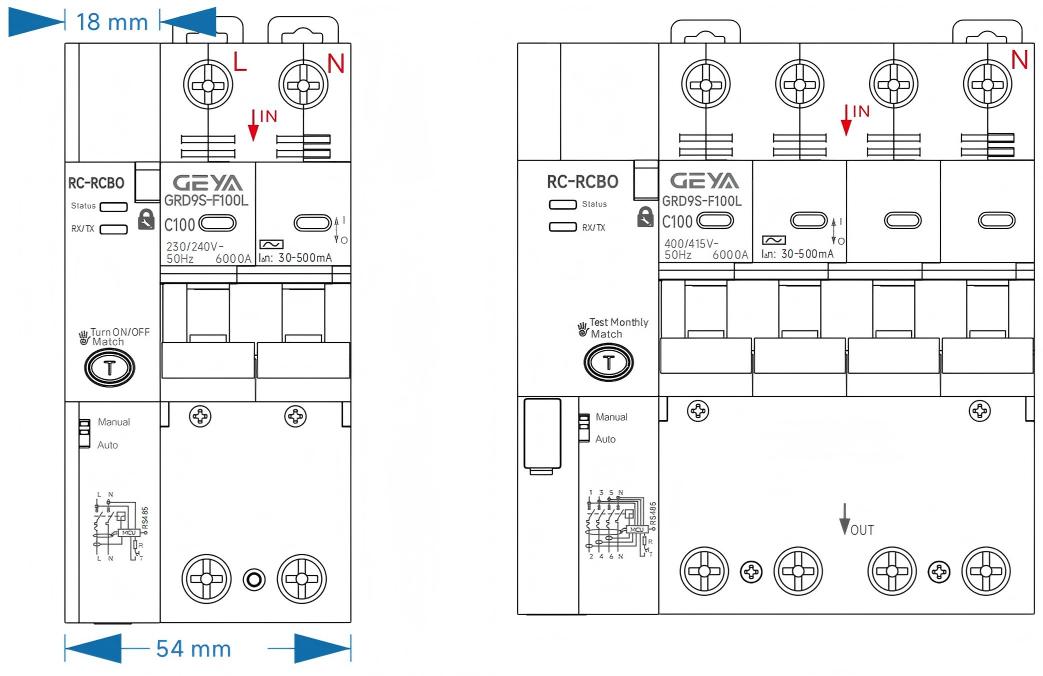

通訊方式：RS485

型號：GRD9S-F100L

                                                                                                     2P                                                                            4P

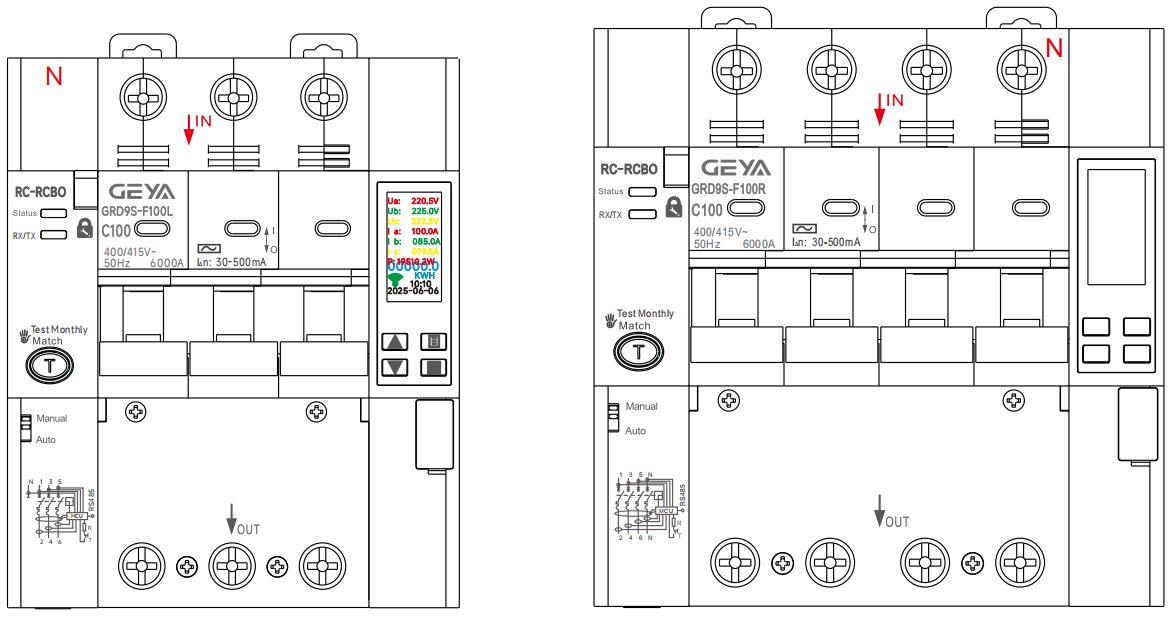

通訊方式：RS485+顯示屏

型號：GRD9S-F100L

                                                                                      3P                                                                             4P N帶零線電流監測

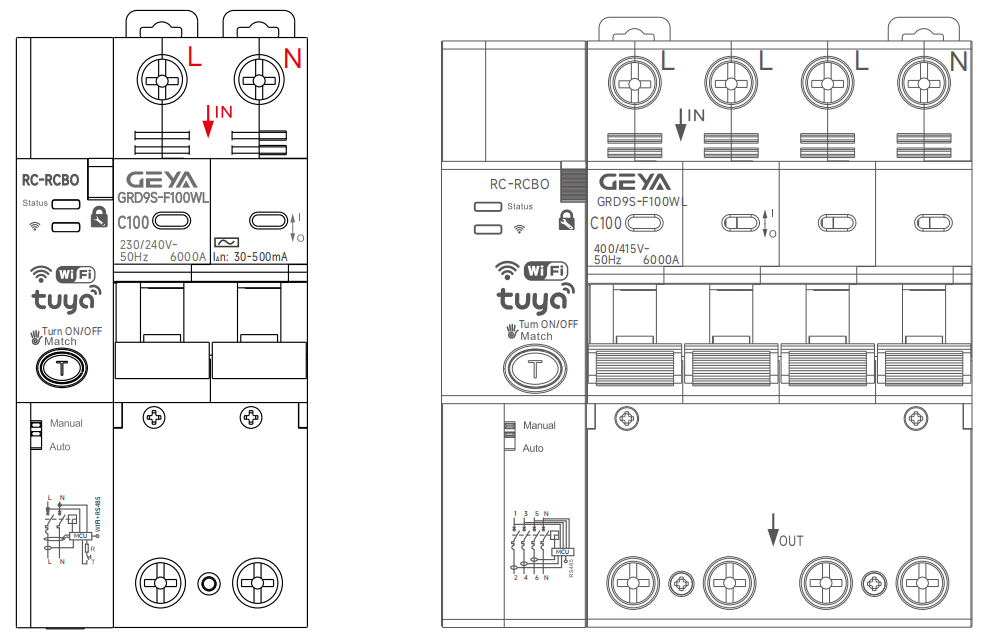

通訊方式：WIFI+RS485

型號：GRD9S-F100WL

                                                         2P                                                                            4P

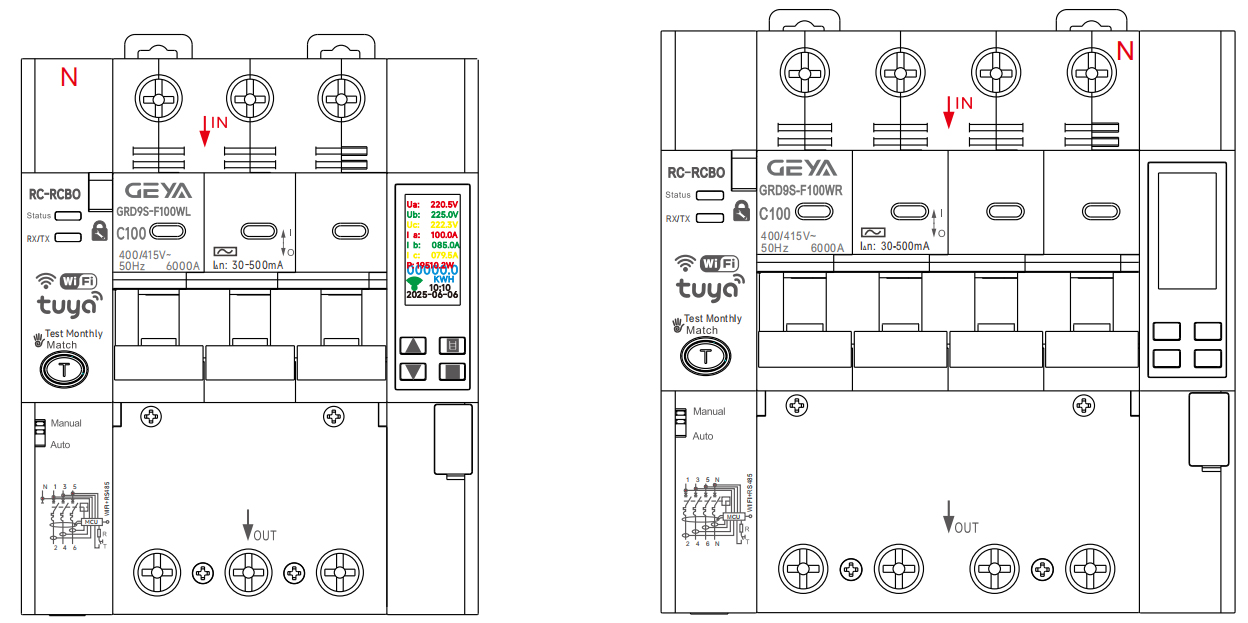

通訊方式：WIFI+RS485+顯示屏

型號：GRD9S-F100WL

                                                                                      3P                                                                             4P N帶零線電流監測

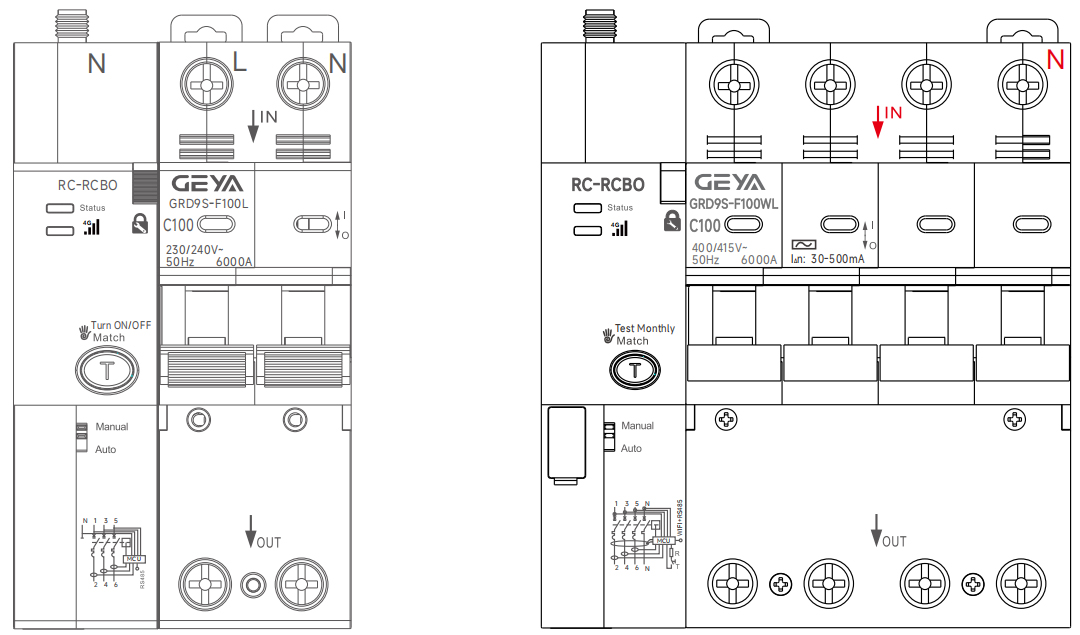

通訊方式：4G+RS485

型號：GRD9S-F100GL

                                                         2P                                                                            4P

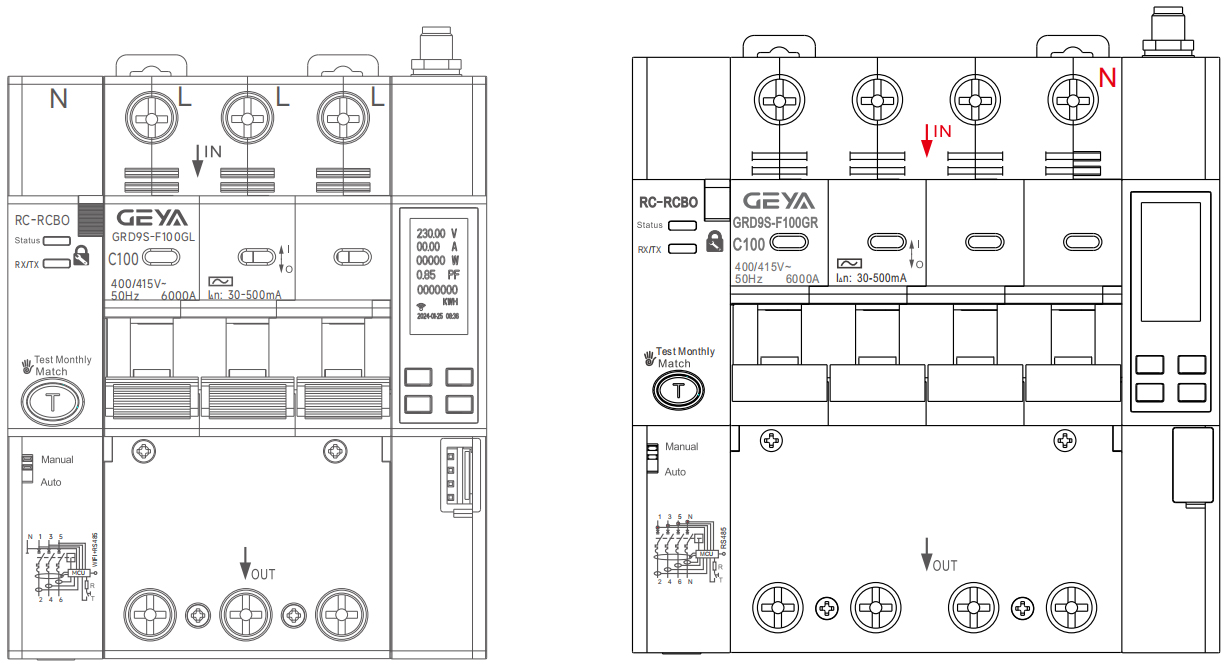

通訊方式：4G+RS485+顯示屏

型號：GRD9S-F100GL

                                                                                      3P                                                                             4P N帶零線電流監測

注：其他通訊方式，如：Zigbee、RJ45、Loora等通訊方式可以定制，具體外形按實際設計。

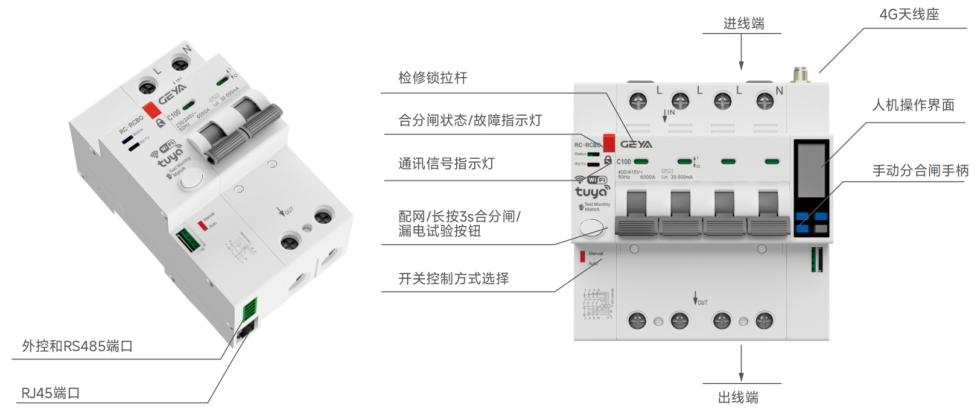

十、GRD9S-F100L系列帶漏電款小型智能斷路器產品面板

十一、GRD9S-F100L系列帶漏電款小型智能斷路器產品接線

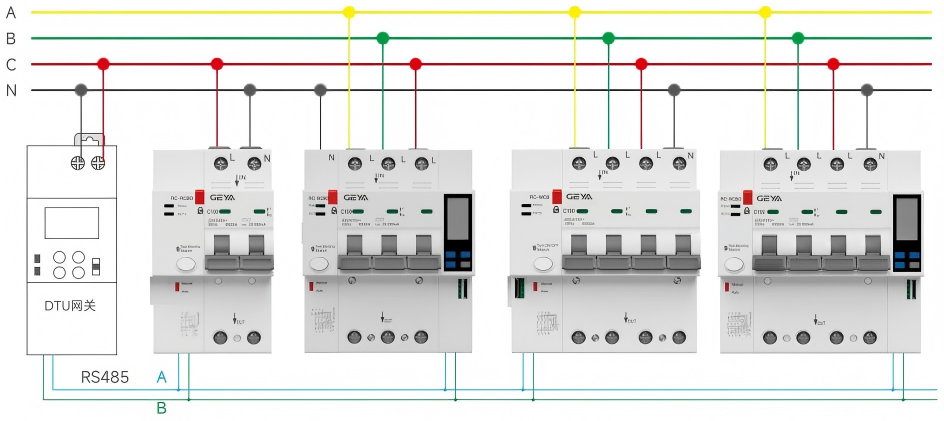

（一）、RS485產品接線及配網：

注：網關可配對24個子設備！

1.進入網關配網模式（主機模式）,子設備RX/TX指示燈藍燈常亮，進入配網狀態；

2.按子設備配網按鍵，進行配網；當前子設備配對成功，子設備RX/TX指示燈紅燈常亮；

3.依次配對子設備；

4.全部子設備配對完成后，按網關“菜單”按鍵確認，退出配網模式，配網完成；

5.APP掃碼添加設備

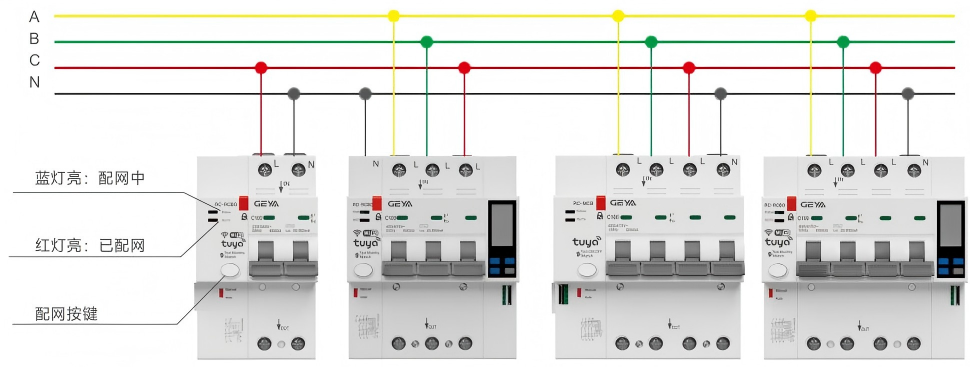

（二）、WiFi產品接線及配網：

注意：在同一路由器網絡下，連接設備好不要超過20臺，否則容易掉線！

1.長按配網按鍵3s,待設備RX/TX指示燈藍燈常亮，進入配網狀態；

2.打開手機藍牙后，打開手機APP搜索設備；搜索到當前設備配后，點擊連接；

3.連接成功后，設備RX/TX指示燈紅燈常亮，設備配網成功；

4.進入APP菜單，可對設備進行操作或查看設備參數；

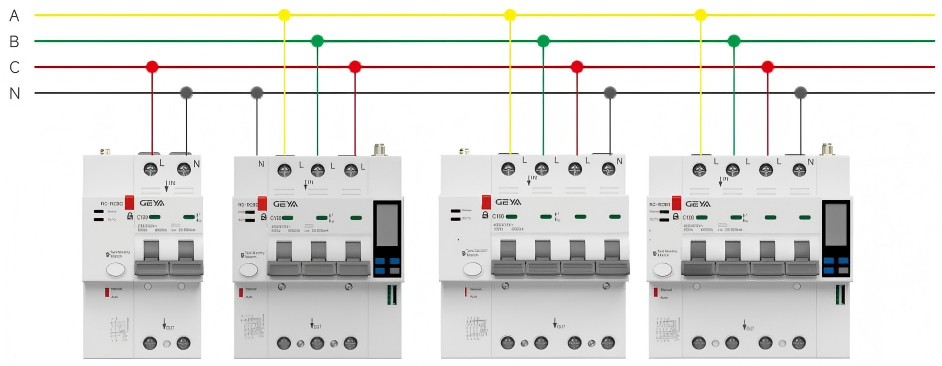

（三）、4G產品接線及配網：

1.打開手機APP掃碼設備上的二維碼，添加設備；

2.連接成功后，設備RX/TX指示燈紅燈常亮，設備連網成功；

3.進入APP菜單，可對設備進行操作或查看設備參數；

（四）、家用接線

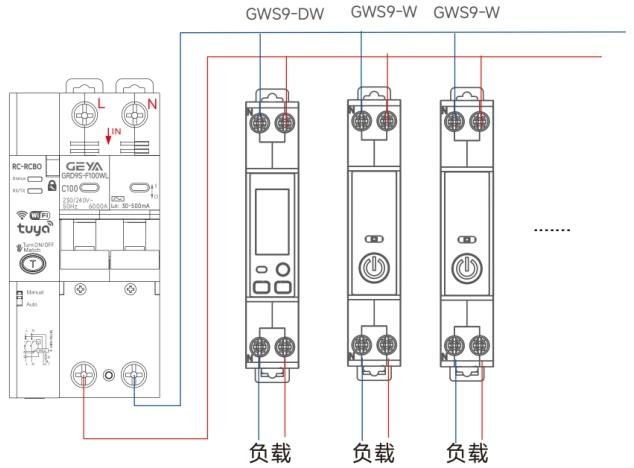

1.總開關用漏電保斷路器，支線用WiFi斷路器，每路都可以WiFi控制

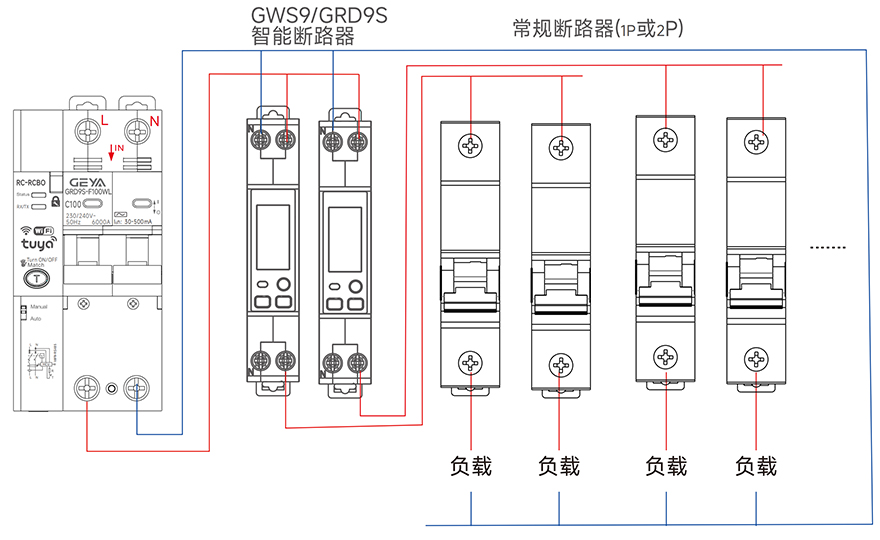

2.總開關用漏電保斷路器，支線用WiFi斷路器+常規斷路器配合

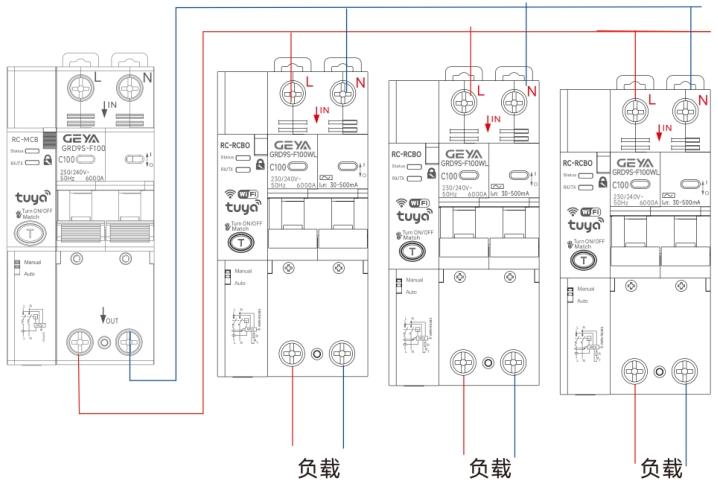

3.總開關用WiFi斷路器，支線用WiFi漏保，保證每路的用電安全
