一、為什么選擇GYAR9-WIFI型智能配電重合閘

GYAR9-WIFI型智能配電重合閘兼顧自動重合閘核心功能與WIFI智能操控優勢，符合EN 55032標準，具備完善的自鎖保護功

能，安裝維護便捷，能有效解決配電線路瞬時故障恢復問題，適配各類需要遠程管控的配電場景，性價比。

二、GYAR9-WIFI型智能配電重合閘的優勢

1.  智能操控便捷：

支持WIFI連接，可通過Tuya/Smart Life APP遠程控制分合閘，無需現場手動操作，大幅提升運維效率，減少現場出勤頻次。

2.  保護機制完善：

具備自鎖保護功能，10s內3CO、20s內4CO、30s內6CO時自動自鎖，40s后恢復，同時可監測RCCB漏電故障，降低用電安全

風險。

3.  適配性較強：

額定電壓AC~220V，支持選配過欠壓功能（160-275V ±5V）和定時功能，可根據實際需求靈活配置。

4.  安裝便捷靈活：

采用DIN 35mm導軌安裝，安裝位置可任意選擇，接線端子適配28-12AWG 2.5mm2電源及控制信號線，適配多種安裝場景。

5.  運行穩定耐用：

電氣壽命可達10000次，3次/分鐘，抗沖擊和振動符合IEC 61373標準，能適應復雜運行環境。

三、GYAR9-WIFI型智能配電重合閘的特點

1.  模式可切換：

支持Auto/Manual兩種模式，Auto模式下遠程控制分合閘可用，Manual模式下禁用遠程控制，便于設備維護時切換，保障操

作安全。

2.  狀態可視化：

配備綠色、紅色指示燈，綠色表示正常狀態，紅色提示RCCB漏電故障，可快速判斷設備運行狀態，便于故障排查。

3.  配網操作簡單：

WIFI配網步驟清晰，拔出“lock”鎖后，5秒內切換Auto/Manual模式兩次即可進入配網狀態，連接成功后指示燈提示，操作門

檻低。

4.  觸點載流可靠：

可選配輔助觸點和信號觸點，輔助觸點小工作電流3mA（24VDC，阻性），信號觸點工作電流2A（30V DC）、0.5A（125V

AC），滿足不同控制需求。

5.  安全防護到位：

明確標注安全警示，具備4kV額定沖擊耐受電壓（海平面4.9kV），有效防范觸電、電弧燒傷等風險，符合相關安全標準。

四、GYAR9-WIFI型智能配電重合閘的應用

1.  民用建筑配電：

適用于住宅、寫字樓等民用建筑的配電線路，可遠程管控線路通斷，自動恢復瞬時故障，保障居民、辦公用電穩定，減少停電困

擾。

2.  小型工業廠房：

適配小型工業廠房的配電系統，可通過APP遠程監測和控制，搭配選配功能，滿足廠房設備的用電保護和定時控制需求。

3.  商業場所配電：

用于超市、便利店、小型商場等商業場所，自動重合閘功能可快速恢復瞬時斷電，避免因短暫停電造成的經營影響，遠程操控便

于管理人員日常運維。

4.  戶外小型配電設施：

適配戶外小型配電箱、充電樁等設施，抗沖擊、抗濕熱性能良好，可適應戶外復雜環境，實現遠程管控和故障自動恢復。

5.  智慧配電場景：

可融入智慧配電系統，配合APP實現遠程監控、實時反饋設備狀態，助力配電運維向智能化、便捷化轉變，減輕現場運維壓力。

五、GYAR9-WIFI型智能配電重合閘的選型

六、GYAR9-WIFI型智能配電重合閘的技術參數

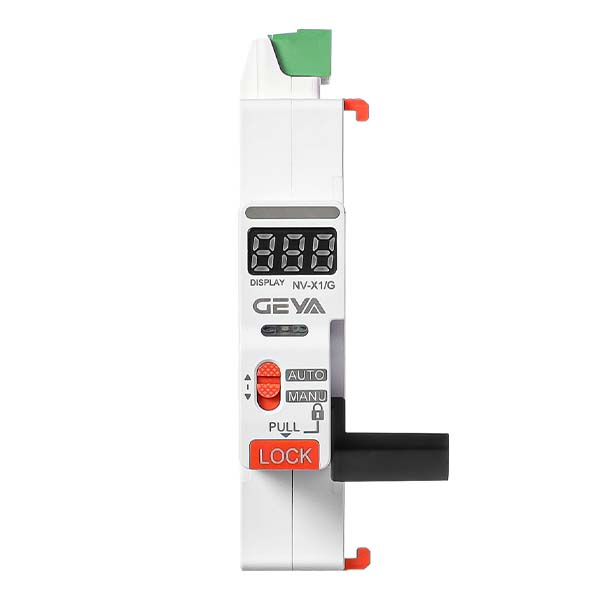

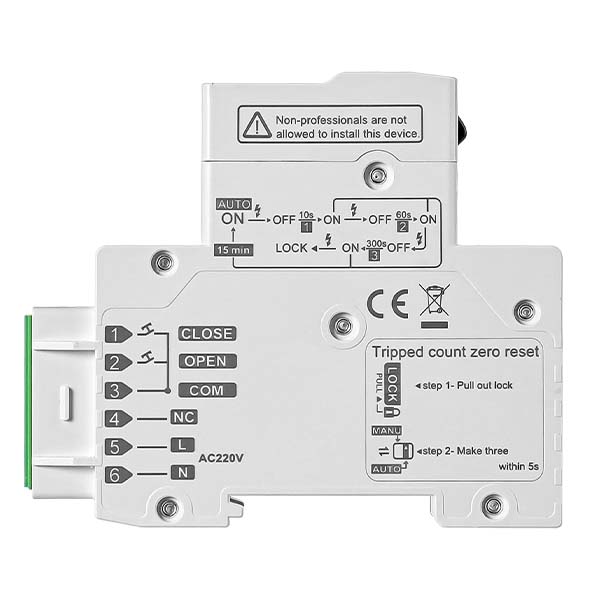

七、GYAR9-WIFI型智能配電重合閘產品面板

A：6*5.08mm接線端子

B：數碼顯示屏

C：LOCK安全掛鎖

D：操作手柄

E：AUTO/MANU模式切換

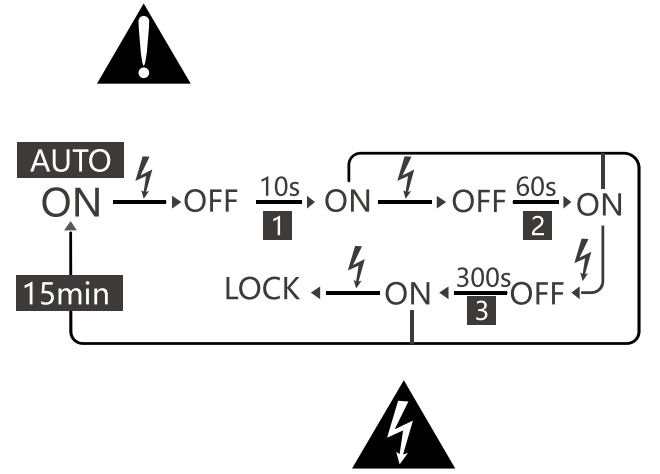

F：自動運行邏輯圖

G：上下固定卡扣

H：狀態指示燈

八、GYAR9-WIFI型智能配電重合閘產品安裝

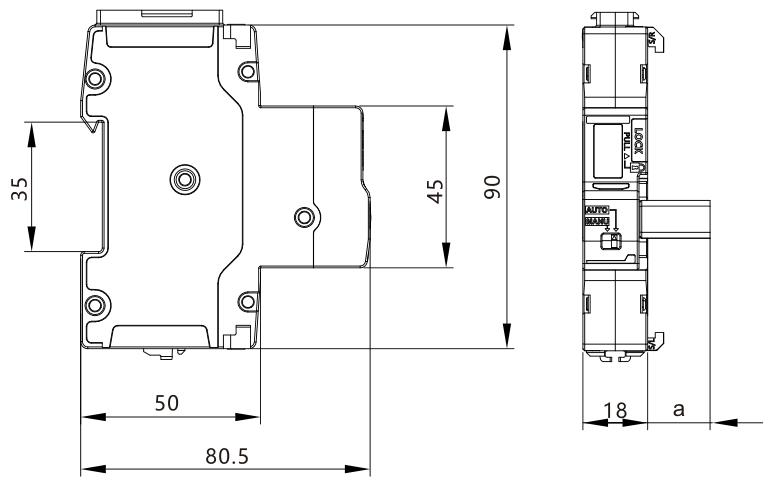

產品尺寸：

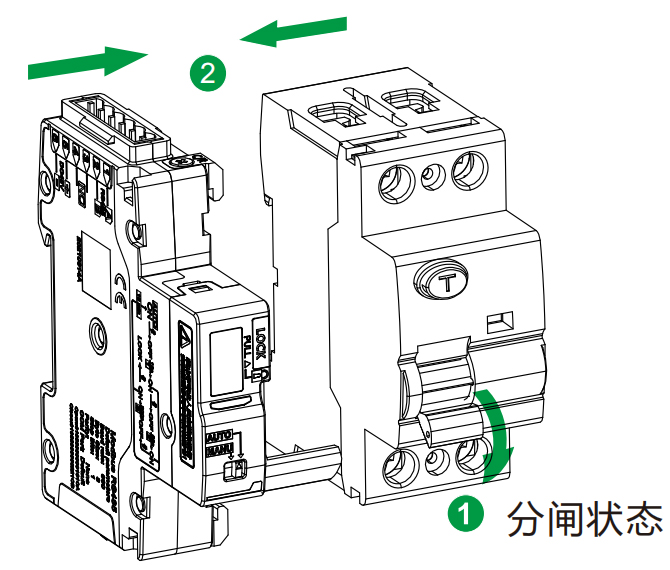

GYAR9-WIFI型智能配電重合閘與小型斷路器&漏電斷路器搭配安裝方法：

九、GYAR9-WIFI型智能配電重合閘產品接線

請按照圖中所示的順序連接電線。

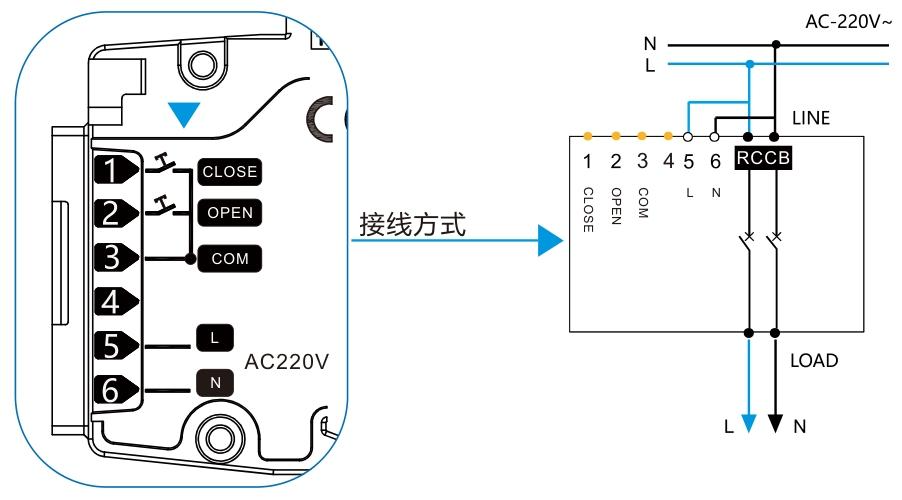

GYAR9-AC-G/GYAR9-AC-TY/GYAR9-AC-ZB

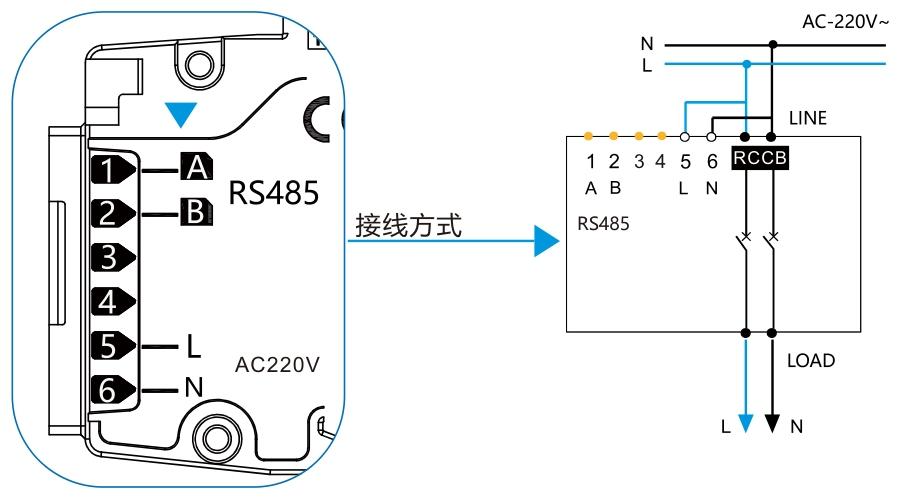

GYAR9-AC-RS

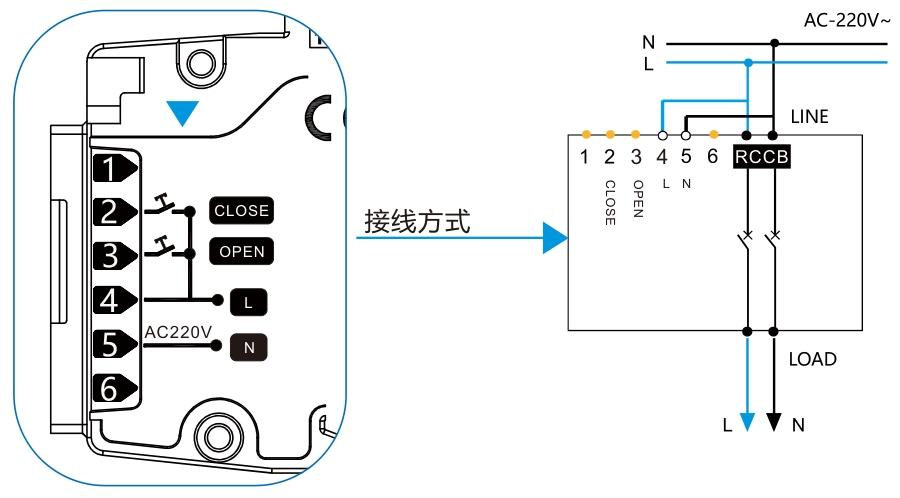

GYAR9-AC-S

十、GYAR9-WIFI型智能配電重合閘的注意事項

（一）當設備需要維護時，請切換到MANU模式。

1.可能存在觸電、爆炸或電弧燒傷的風險。

2.在維護設備之前，一定要切斷電源。

3.不遵守此說明將導致人身傷害或死亡。

4.使用具有合適額定電壓的驗電器確認導體不帶電。

（二）注意事項

1.設備安裝、維護和更換必須由合格電工完成。

2.禁止對設備進行維修。

3.安裝、使用、維護和更換設備時，必須遵守適用的當地、地區和國家法規。

4.拆箱時若發現設備損壞，請勿安裝。

5.對于因不遵守本文檔以及文中提及文檔的說明造成的不良后果，本公司概不承擔責任。

6.在設備的整個壽命周期內必須嚴格遵守相關養護規范。
