GRD9L-W型帶WIFI控制款重合閘聚焦智能配電核心需求,區別于傳統重合閘,兼顧操控便捷性與用電安全性,無需復雜調試即
可實現遠程管理,適配家庭、光伏、小型商業等多類場景,可有效解決線路跳閘后需要人工合閘的弊端。同時,產品安裝便捷且性
價比,能夠精準滿足不同用戶的配電管控需求,適配單相、三相配電場景,契合當下自動重合閘的主流應用需求。
基于GRD9L-W型帶WIFI控制款重合閘的核心定位,貼合電路快速恢復供電、提升供電可靠性、減少停電損失的核心需求,凸顯
其在智能配電領域的核心競爭力。憑借精準定位,GRD9L-W型帶WIFI控制款重合閘在智能配電領域構建核心競爭優勢:
1. 遠程操控便捷:支持WIFI遠程合閘、分閘及實時監控,可通過手機APP設定定時開關,無需現場操作,有效解決傳統重合閘
需人工現場合閘的弊端,節省人力成本,大幅提升配電操控效率,適配遠程運維場景,可實現“重合閘遠程控制”的產品需求。
2. 適配性廣泛:可更換專用手柄,匹配不同規格斷路器、漏保開關,同時可搭配輔助觸點、分勵脫扣器等多種配件,兼容單
相、三相配電場景,滿足多樣化配電使用需求,解決“自動重合閘適配性差”的常見痛點,適配架空線路、室內配電等多類場景。
3. 安全性能可靠:配備機械、電子雙鎖防護,檢修時可鎖止合閘狀態,有效杜絕誤操作;紅綠雙色LED指示燈清晰地顯示工作
狀態,便于快速識別故障,可精準區分瞬時性故障與永久性故障,避免重合于永久故障造成設備損壞,契合“重合閘安全防護”核
心需求。
4. 安裝靈活便捷:采用Din rail EN/IEC 60715標準安裝方式,操作機構僅18mm寬度,體積小巧,可在任意位置安裝,適配不
同配電場景布局,讓“重合閘安裝煩瑣”“體積過大”的痛點成為過去,無需專業復雜施工,就能適配各類配電箱體。
5. 耐用性出眾:機械壽命可達10000次,動作響應時間≤1s,待機功耗低至1VA,可在-20℃~+55℃環境下穩定運行,適配各
類復雜工況,提升自動重合閘耐用性,維持重合閘穩定運行,減少重合閘故障發生率,降低運維成本。
1. 控制模式靈活:
配備手動/自動(AUTO/MANU)選擇開關,AUTO模式支持APP遠程控制,MANU模式僅可手動操作,適配不同使用場景需
求,可根據實際工況切換控制方式,避免手動分閘后誤重合,滿足了重合閘手動 自動切換的使用需求。
2. 配網操作簡便:
5秒內連續撥動推鈕5次即可進入配網模式,可通過涂鴉智能APP快速添加設備,支持恢復出廠設置,操作門檻低,解決“自動重
合閘配網復雜”的痛點,無需專業技術人員,普通用戶即可完成操作。
3. 狀態指示清晰:
上電后綠燈閃爍2秒完成電源穩定,WIFI連接成功后綠燈常亮,故障跳閘時紅燈亮起,配網狀態綠燈持續閃爍,直觀易懂,可快
速判斷重合閘工作狀態、故障狀態及WIFI連接狀態,助力快速排查問題。
4. 規格可定制:
可根據用戶需求定制額外功能,訂貨時注明匹配的斷路器、漏保開關具體規格,即可實現精準適配,可適配不同電壓等級、不同
配電場景的需求,解決“重合閘規格不匹配”的常見問題,貼合個性化配電需求。
5. 輕量化設計:
產品重量僅95g,外形小巧,接線便捷,接線能力可適配1×2.5mm或2×1.5mm線路,安裝后不占用過多配電空間,適配小型配
電箱體,滿足“小型重合閘”、“便攜重合閘”的用戶需求,兼顧實用性與便捷性。
1. 家庭智能配電:
適用于家庭電路智能管理,作為家用自動重合閘使用,可遠程控制燈光、插座等電路通斷,設定定時開關,應對家庭電路瞬時性
跳閘問題,提升家庭用電的便捷性與安全性,滿足大多數人對“家用重合閘”的使用需求。
2. 光伏設備配電:
適配光伏系統配電需求,作為光伏專用重合閘,可遠程監控光伏電路運行狀態,及時控制電路通斷,應對光伏線路雷擊、碰線等
瞬時性故障,保障光伏設備穩定高效運行,滿足市場對“光伏重合閘”的使用需求。
3. 小型商業場所:
用于商鋪、小型寫字樓等場景,作為商業配電重合閘,遠程管理空調、照明等用電設備,實現定時開關,有效降低用電成本,減
少因線路故障導致的停電損失,提升商業配電可靠性。
4. 工業輔助配電:
適用于小型工業設備配電控制,可搭配多種配件,實現電路智能監控與遠程操控,作為工業輔助重合閘,助力提升生產效率,應
對工業線路各類瞬時性故障,減少人工運維成本。
5. 戶外小型配電場景:
可在-20℃~+55℃環境下穩定工作,適配戶外照明、小型充電樁等設備,作為戶外重合閘使用,實現遠程便捷管理,應對戶外
線路鳥害、樹枝短路等瞬時性故障,提升戶外配電可靠性。

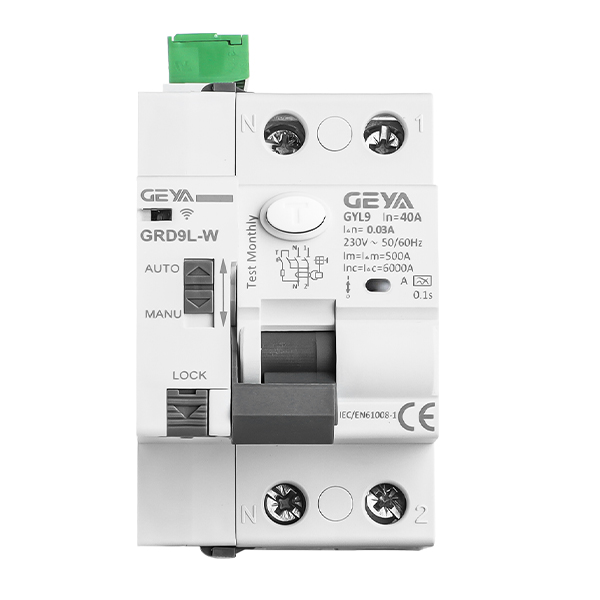

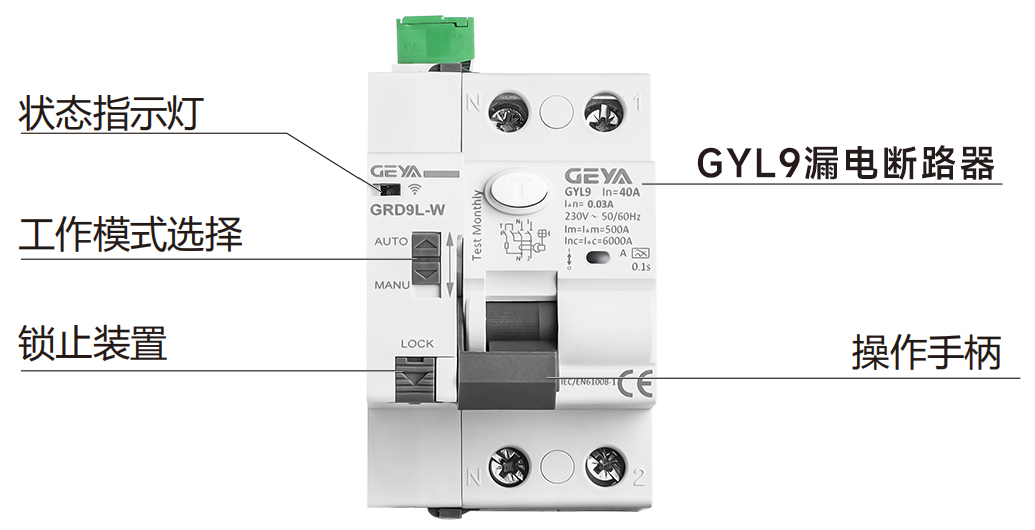

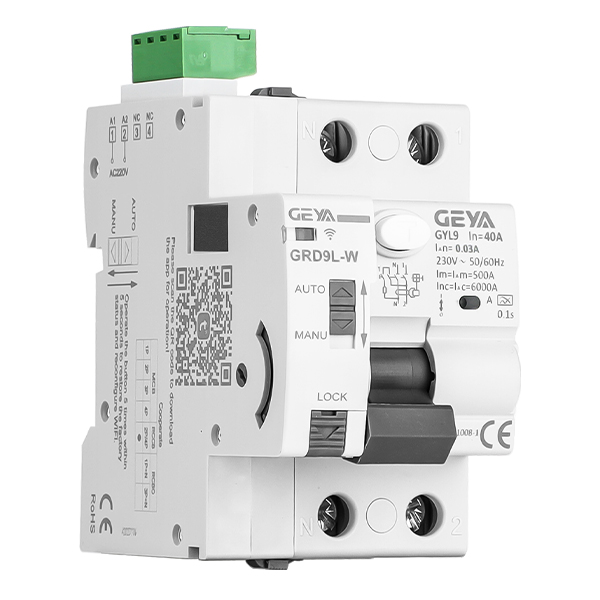

GRD9L-W搭配GYL9產品面板:

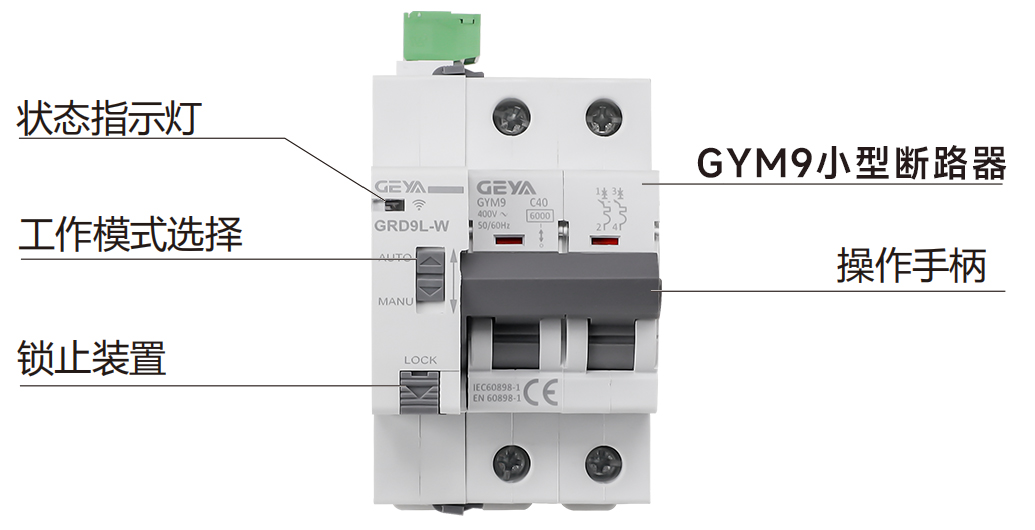

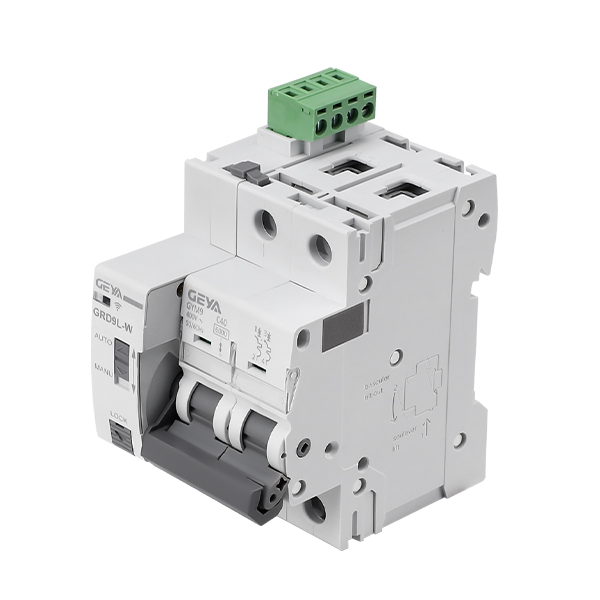

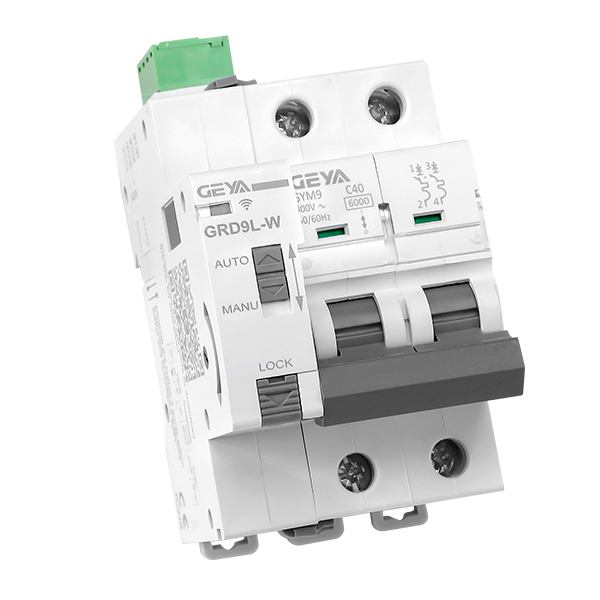

GRD9L-W搭配GYM9產品面板:

型號 | GRD9L-W |
控制方式 | WIFI控制 |

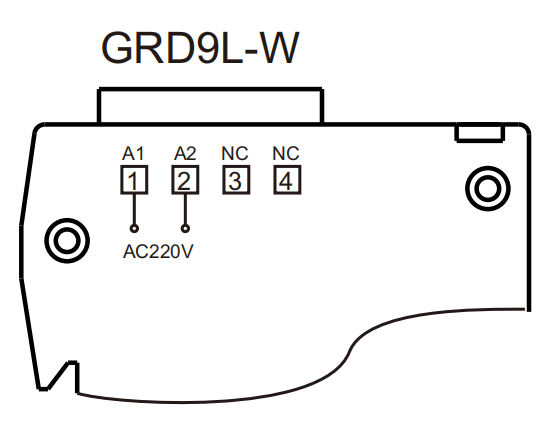

電源端子 | A1-A2 |
額定電源電壓 | AC 220V(50-60Hz) |
功耗 | AC max.1VA(待機)max.20VA(動作) |
電壓波動范圍 | -10%;+10% |
指示燈 | 紅綠雙色LED |
動作時間 | ≤1s |
機械壽命 | 10000次 |
電壽命 | 參照斷路器/漏保開關技術參數 |
工作環境溫度 | -20℃~+55℃ |
存儲和運輸環境溫度 | -35℃~+75℃ |
安裝方式 | Din rail EN/IEC 60715 |
防護等級 | IP20 |
安裝位置 | 任意 |
污染等級 | 2 |
接線能力 | 82×18×78mm |
外形尺寸 | 1×2.5mm或2×1.5mm |
重量 | 95g |
輔助配件 | |
輔助觸點 | 可以 |
報警觸點 | 可以 |
分勵脫口器 | 可以 |
欠壓分勵脫口器 | 可以 |

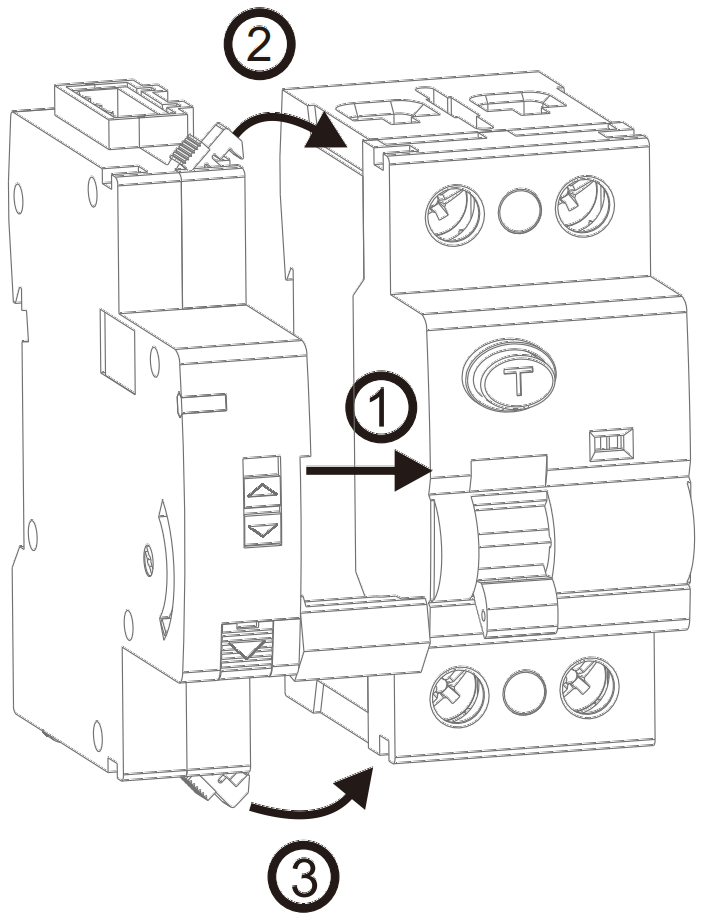

1、搭配RCCB安裝

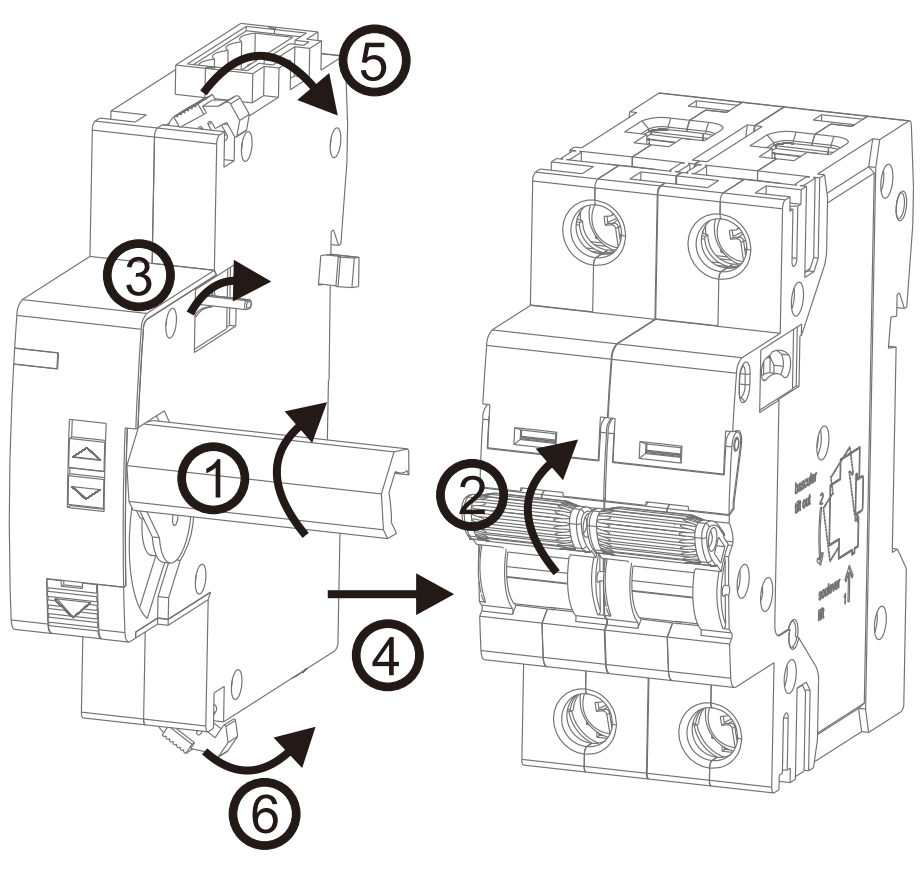

2、搭配MCB安裝

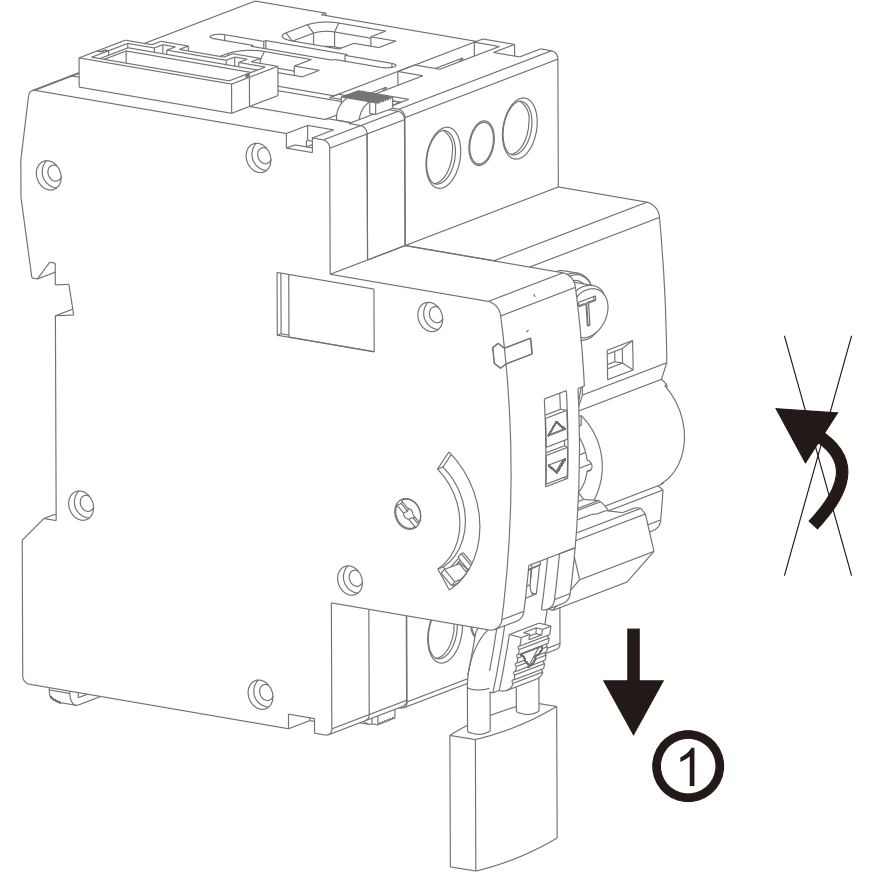

3、合閘鎖止

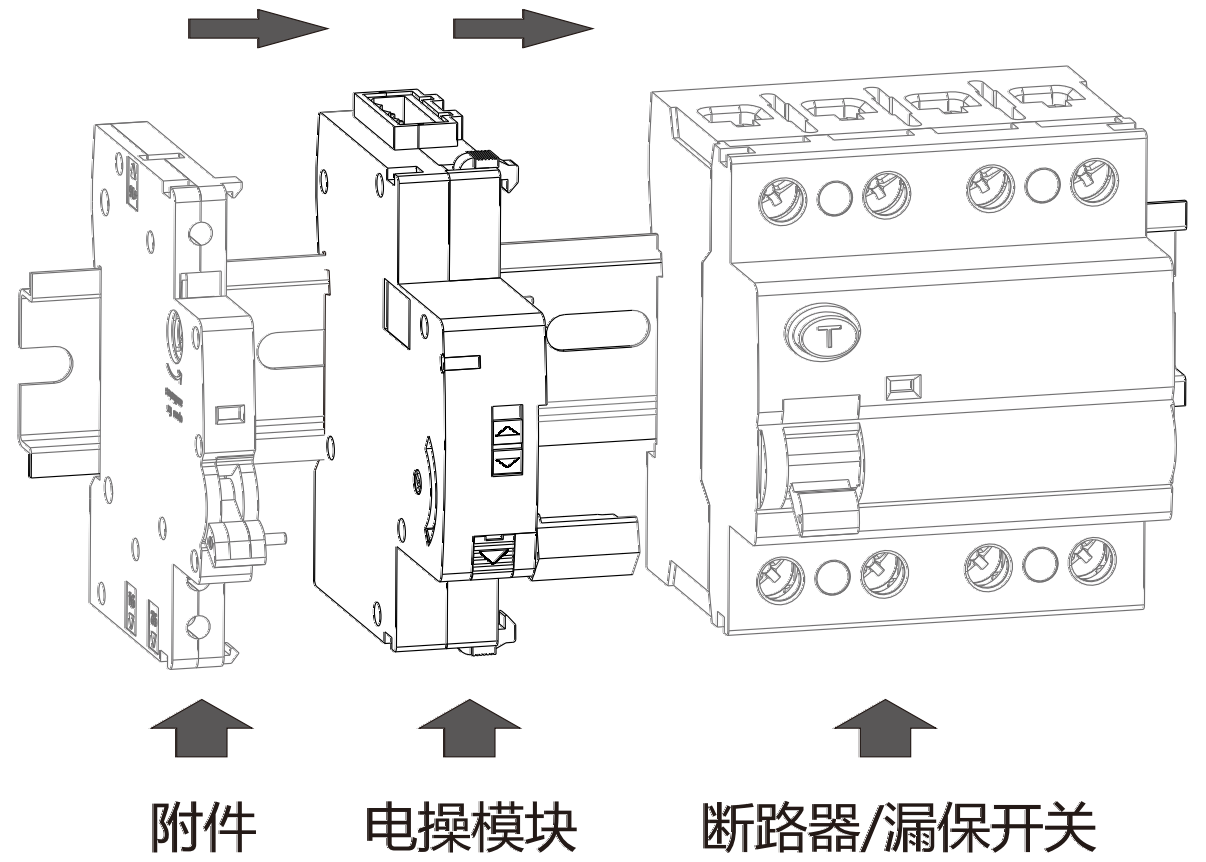

4、搭配附件安裝

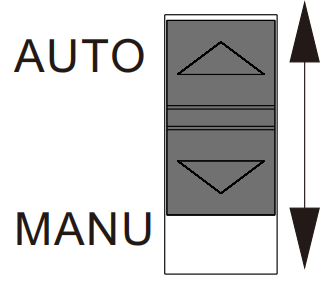

| 處于AUTO模式時,可以通過APP控制合閘和分閘。 |

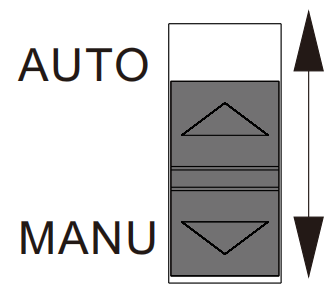

| 處于MANX模式時,通過APP控制的合閘或分閘指令將無效,只可以手動操作斷路器/漏保開關分合閘。 |
| 上電時,綠色指示燈會閃爍2秒以等待電源穩定。然后如果順利連接WIFI,綠色指示燈會常亮,如果斷路器 /漏保開關發生故障跳閘時,紅色指示燈會亮。當綠燈處于閃爍狀態時,WIFI處于配網模式,注意,通過APP 發送正常的分閘指令紅色指示燈不會亮。 |

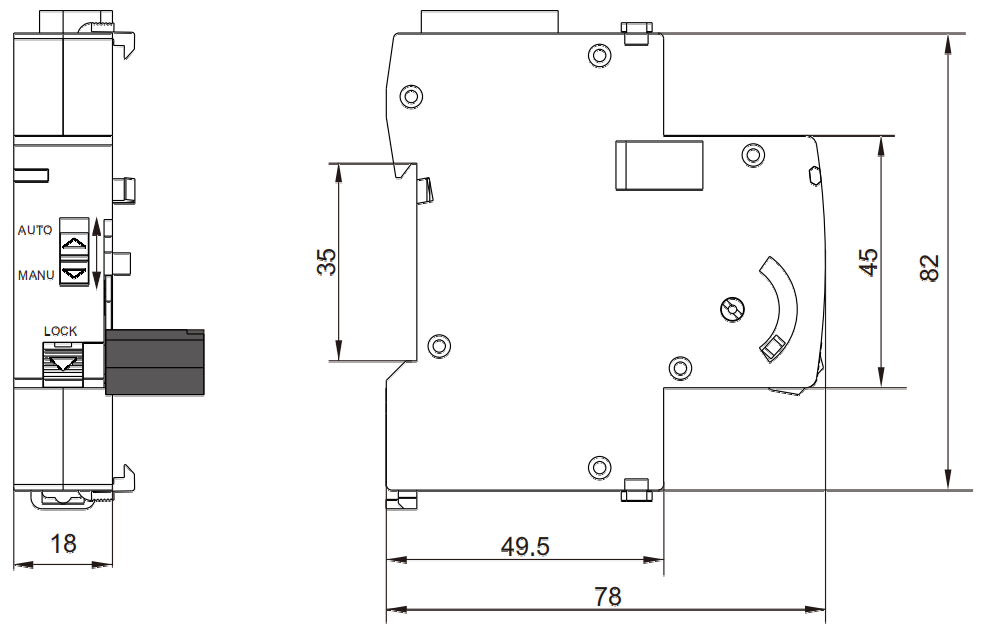

1、GRD9L-W重合閘尺寸

2、GRD9L-W搭配GYL9尺寸

3、GRD9L-W搭配GYR9NM尺寸

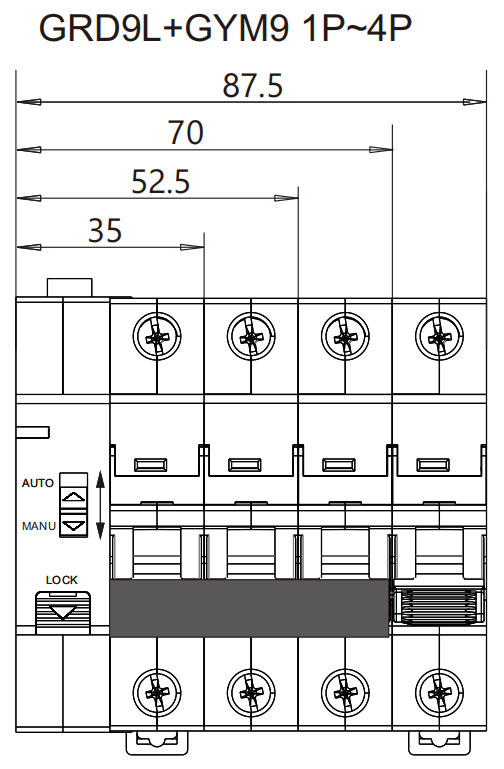

4、GRD9L-W搭配GYM9尺寸
