在通訊、光伏等直流應用場合，對電氣設備的安全性、可靠性和專用性有著較高的要

求。GYH8-125DC隔離開關正是針對這些需求而設計，它提供了安全的電氣隔離、簡便

的安裝方式和穩定的直流分?jǐn)嘈阅埽菢?gòu)建安全、高效直流配電系統的可靠選擇。

GYH8-125型DC直流款隔離開關產品優勢：

1、安全可靠：提供明確的觸點位置指示，電氣隔離狀態清晰可見，有效保障運維人

員安全。

2、安裝便捷：內置短接排設計，簡化了內部接線，節省安裝空間與時間。

3、通用性強：直流無性設計，接線時無需區分正負，簡化了操作流程，減少了接線

錯誤的風險。

4、環保合規：產品符合環保RoHS 2.0指令要求，體現了對環境保護的社會責任。

GYH8-125型DC直流款隔離開關產品特點：

1、符合環保標準：嚴格遵循RoHS 2.0環保指令，限制使用有害物質。

2、內置短接排接線：優化內部結構，集成短接排，使柜內布線更加整潔、高效。

3、直流無正負：接線端無需區分正負，提升了安裝的便捷性與通用性。

4、觸點位置指示：具備清晰的分合閘狀態指示窗口，工作狀態一目了然。

5、寬泛的接線能力：強大的接線端子可容納截面為0.5 mm2 至 25 mm2的導線，適配

性廣。

GYH8-125型DC直流款隔離開關產品應用：

GYH8-125DC隔離開關廣泛應用于需要直流電源隔離與控制的場合，特別是：

1、通訊系統：作為通信基站、數據中心等直流供電系統的總開關或區域隔離開關。

2、光伏發電系統：適用于太陽能光伏發電中的直流匯流箱、逆變器前端等，用于電路隔

離與維護。

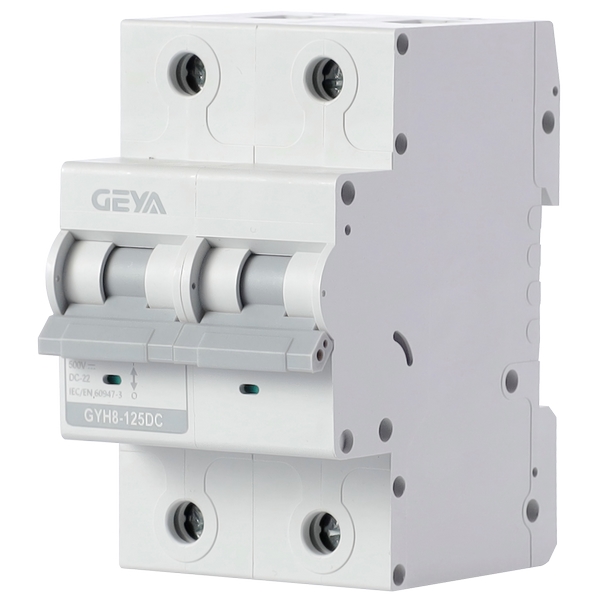

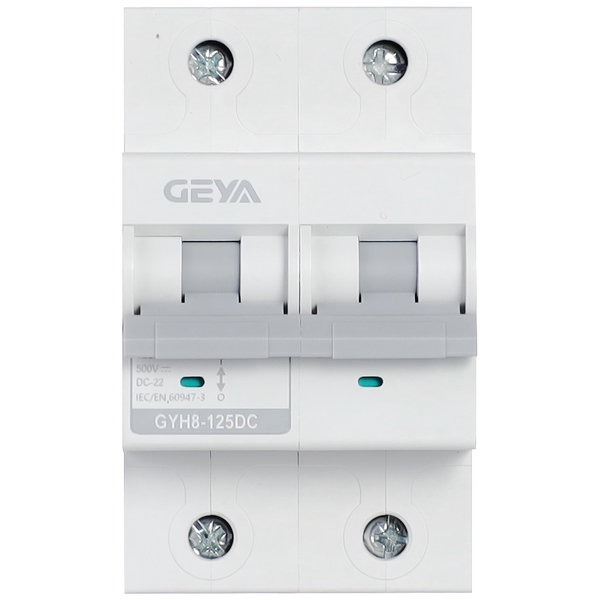

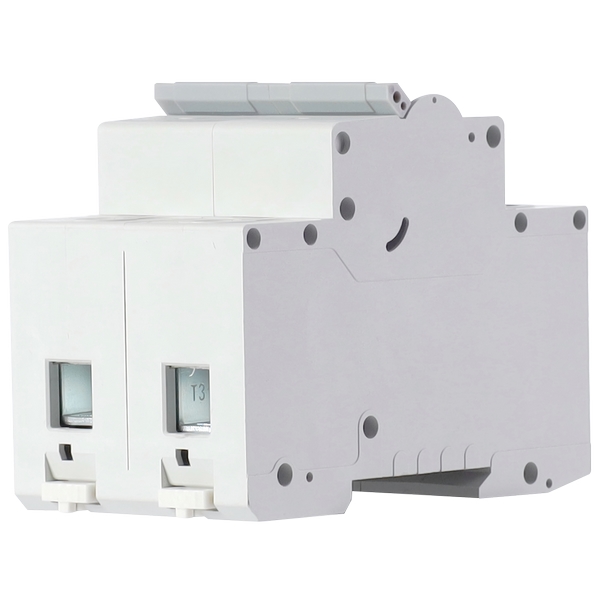

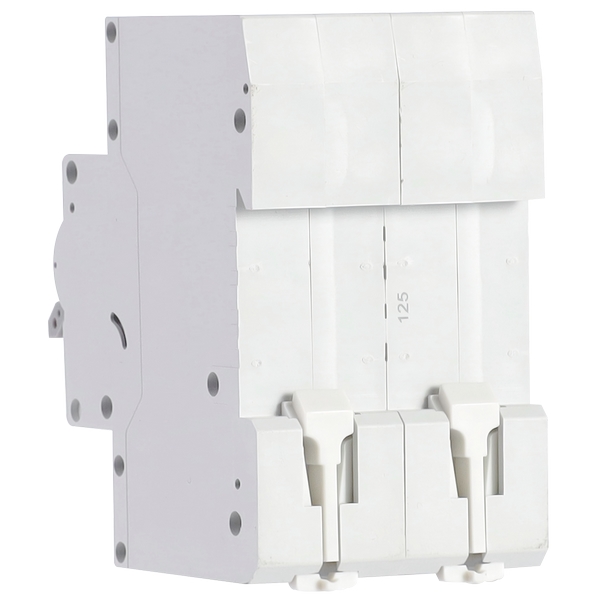

GYH8-125

產品型號

隔離開關

GYH8-125型DC直流款隔離開關技術參數：

額定電流(In)：80、100、125A

額定電壓(Ue)：1P:250VDC;2P:500VDC;3P:750VDC;4P:1000VDC

額定絕緣電壓(Ui)：1000V

PＯＬＥＳ：1P、2P、3P、4P

額定沖擊耐受電壓(Uimp)：6kV

額定短時耐受電流(Icw)：12le，通電時間1s

額定短路接通能力(Icm)：20le，通電時間0.1s

電氣壽命：1500次

機械壽命：20000次

安裝方式：TH35-7.5型標準導軌

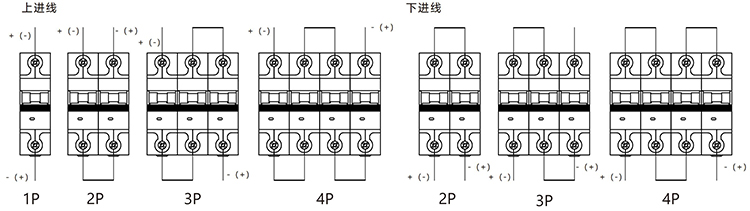

GYH8-125型DC直流款隔離開關產品接線：

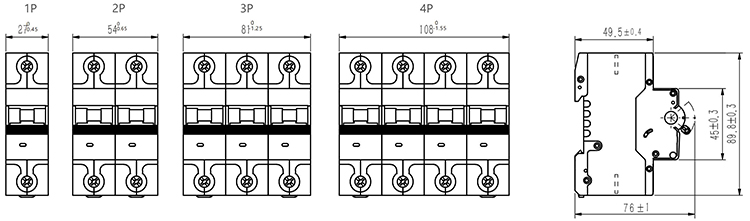

GYH8-125型DC直流款隔離開關產品尺寸：
