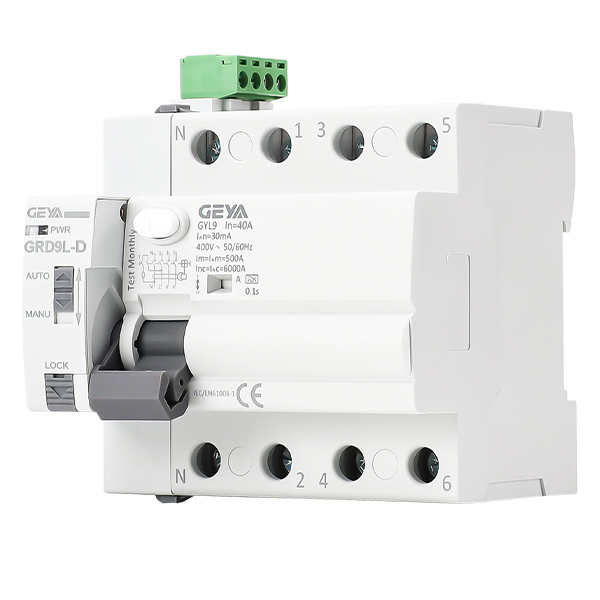

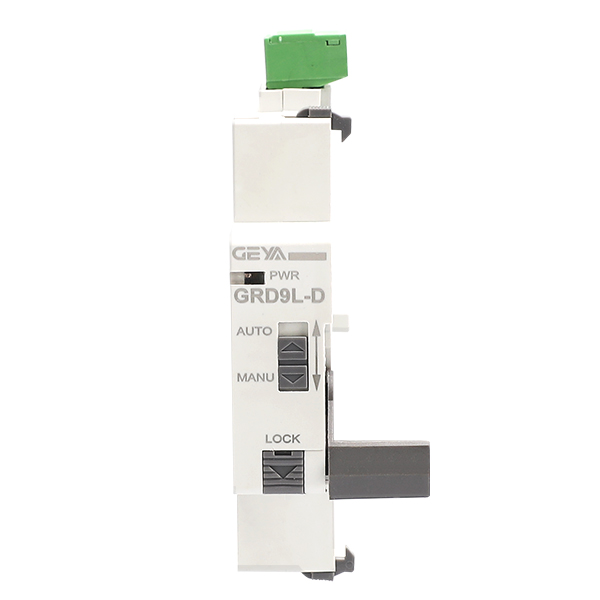

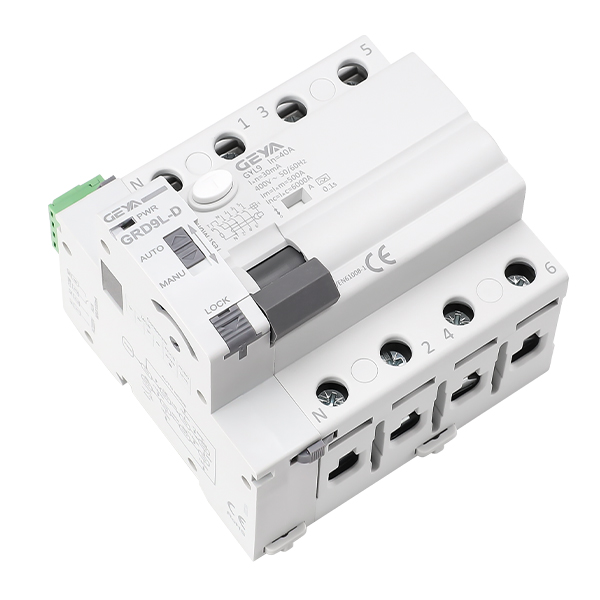

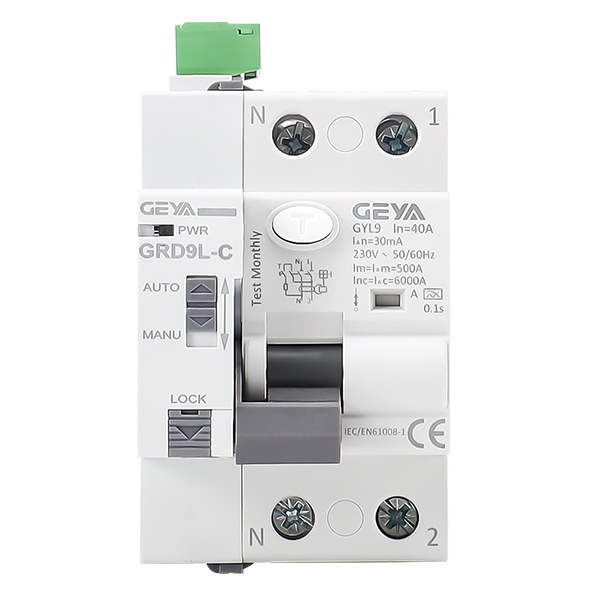

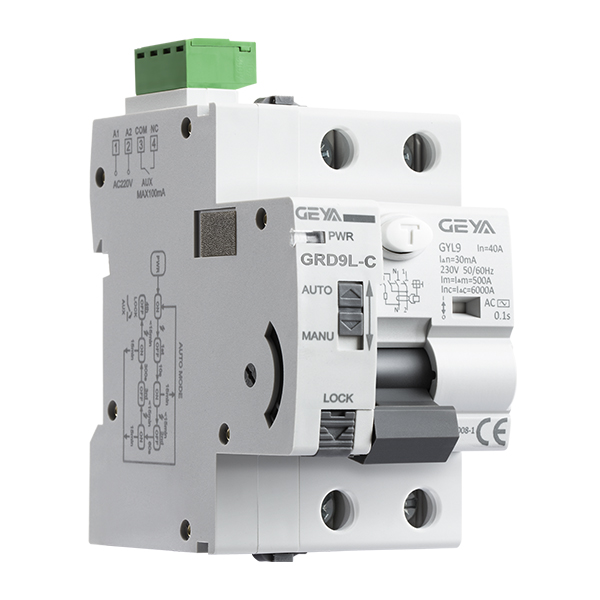

GRD9L-C/D型帶開關量輸入控制款重合閘兼顧實用性與安全性,可適配多種規格的斷路器、漏保開關,配備手動與自動雙操作
模式,可實現遠程分合閘操作,操作流程簡潔、適配范圍廣泛。產品機械壽命與電壽命均達到行業標準,能有效提升電路控制的便
捷性與穩定性,可適配配電網自動化、智能運維等多場景使用需求,助力減少停電帶來的各類損失。
1. 適配性強:
可通過更換手柄適配不同規格的斷路器、漏保開關,兼容GYM9、GYL9等系列產品,同時可搭配輔助觸點、報警觸點等多種輔
助配件,能靈活適配配電網自動化、智能配電箱等各類電路控制場景,無需額外改造即可快速投入使用,降低前期部署成本。
2. 安裝便捷:
采用EN/IEC 60715標準卡軌安裝方式,安裝位置可靈活選擇,操作機構寬度僅為18mm,體積小巧緊湊,能有效節省配電箱內
部安裝空間,簡化安裝流程、提升安裝效率。
3. 穩定性高:
電源電壓波動適應范圍廣,可承受-10%至+10%的電壓波動,工作環境溫度適配范圍寬,能在-20℃至+55℃的惡劣環境下穩定
運行,可有效保障配電網線路持續穩定供電,減少瞬時性故障導致的供電中斷,進一步提升供電可靠性。
4. 壽命持久:
產品機械壽命可達10000次,電壽命可達4000次,耐磨耐用、損耗低,長期使用不易出現故障,能有效降低后期設備維護頻率
與維護成本,提升設備整體使用性價比。
5. 安全可靠:
配備機械與電子雙鎖保護功能,電路檢修期間可鎖定操作狀態,有效防止誤操作引發的安全隱患;同時通過LED指示燈實時清晰
顯示設備工作狀態,便于技術人員及時排查異常、規避電路故障風險,適配無人值守變電站等場景的安全運維需求。
1. 控制方式靈活:
支持開關量輸入控制,可實現遠程集控操作,其中GRD9L-C型側重基礎開關量控制功能,GRD9L-D型額外增設自動重合閘功
能,可針對瞬時性電路故障快速完成重合操作,提升供電連續性,用戶可根據實際使用需求選擇對應型號。
2. 模式可切換:

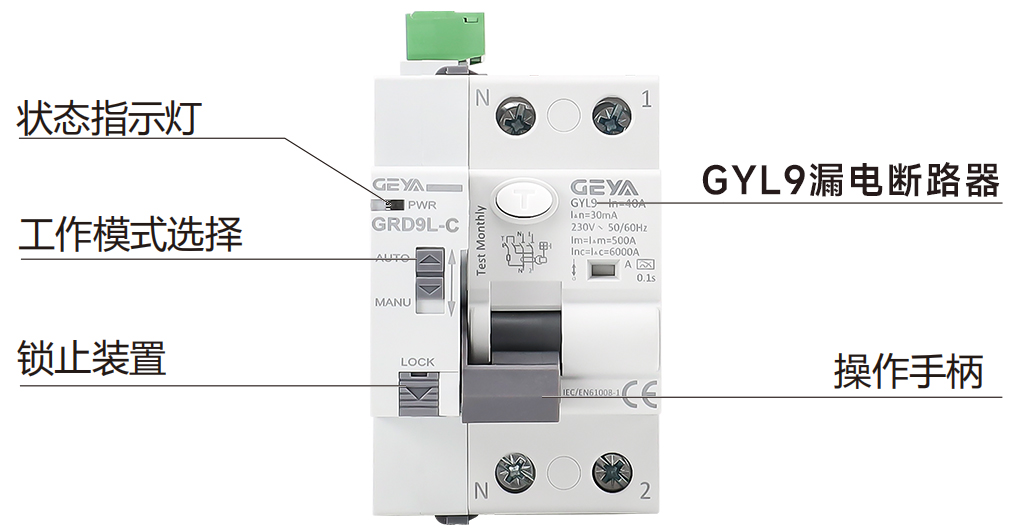

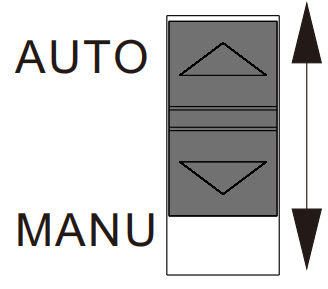

配備手動/自動雙向選擇開關,AUTO自動模式下,可通過開關量輸入實現遠程分合閘操作,適配智能運維、遠程集控場景需
求;MANU手動模式下,僅支持現場手動操作,可滿足應急操作場景需求,適配不同工況使用。
3. 動作迅速:
分合閘動作響應時間≤1s,反應及時、操作高效,能快速應對電路狀態變化,減少電路故障對設備、線路造成的影響,保障電路
系統穩定運行。
4. 重合閘可控:
GRD9L-D型自動重合閘次數設定為3次,可滿足多輪瞬時性故障重合需求,重合閘時間可在10秒、60秒、300秒之間靈活切
換,可根據瞬時性故障特點精準調整,合閘成功后可自動或手動清零計數,有效提升重合操作成功率。
5. 功耗較低:
直流待機功耗僅1W、動作功耗20W,交流待機功耗1VA、動作功耗20VA,節能效果,可長期降低設備運行能耗與使用成本。
1. 電網終端線路:
可廣泛應用于電網終端、架空線路的電路控制與保護工作,適配配電網自動化升級需求,能實現分合閘遠程控制,有效提升電網
終端線路管理效率,助力減少停電損失、進一步提升供電可靠性。
2. 新能源領域:
適配新能源電路管理、新能源汽車充電樁等場景,可穩定控制電路通斷狀態,保障新能源設備安全、穩定運行,滿足新能源領域
的電氣控制需求。
3. 智能場景:
可應用于智能家居、智慧工廠、智能電子三聯、智能配電箱等各類智能場景,能實現電路智能化控制與遠程集控,適配智能設備
聯動需求,助力構建完善、高效的智能運維體系。
4. 電氣設備配套:
可與GYM9、GYL9等系列斷路器、漏保開關配套使用,廣泛應用于各類工業、民用電氣設備的電路控制環節,適配多領域電氣
設備的使用需求。
5. 遠程控制場景:
可搭配GPRS/WIFI模塊使用,通過手機等遠程終端實現開關量輸出控制與遠程投退操作,適配無人值守變電站、遠程集控等需
遠程管理的電路場景,大幅提升運維效率、降低人工運維成本。

型號 | GRD9L-C | GRD9L-D |
| 控制方式 | 開關量輸入控制 | 開關量輸入控制+自動重合閘 |
電源端子 | A1-A2 | |
額定電源電壓 | DC12V,DC24V-48V | |
功耗 | DC max.1W(待機) max.20W(動作) | |
額定電源電壓 | -10%;+10% | |
電壓波動范圍 | AC220V(50-60Hz) | |
功耗 | AC max.1VA(待機)max.20VA(動作) | |
電壓波動范圍 | -10%;+10% | |
指示燈 | 紅綠雙色LED | |
動作時間 | ≤1s | |
自動重合閘次數 | 無 | 3次 |
自動重合閘時間 | 無 | 10秒-60秒-300秒; |
| 合閘次數清零 | 無 | 合閘成功后15分鐘內 不在跳閘或手動清零 |
機械壽命 | 10000次 | |
電壽命 | 4000次 | |
工作環境溫度 | -20℃ to +55℃(-4F to 131F) | |
存儲和運輸環境溫度 | -35℃ to +75℃(-22F to 158°F) | |
安裝方式 | 卡軌安裝EN/IEC 60715 | |
防護等級 | IP20 | |
安裝位置 | 任意 | |
過壓等級 | ⅢI. | |
污染等級 | 2 | |
接線能力 | 82×18×78mm | |
外形尺寸 | 1×2.5mm2or2×1.5mm2 | |
重量 | 80g | |
輔助配件 | ||
輔助觸點 | 可以 | |
報警觸點 | 可以 | |
分勵脫口器 | 可以 | |
欠壓分勵脫口器 | 可以 | |
(一)產品尺寸
1、重合閘尺寸
2、搭配RCCB尺寸

3、搭配MCB尺寸

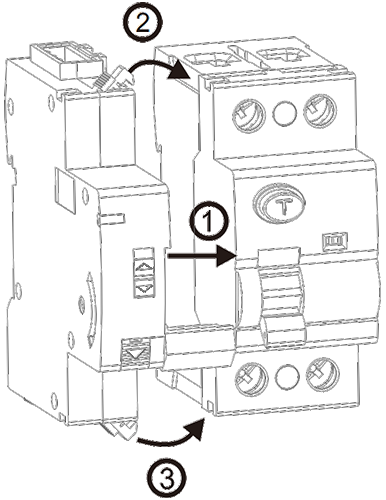

(二)搭配RCCB安裝

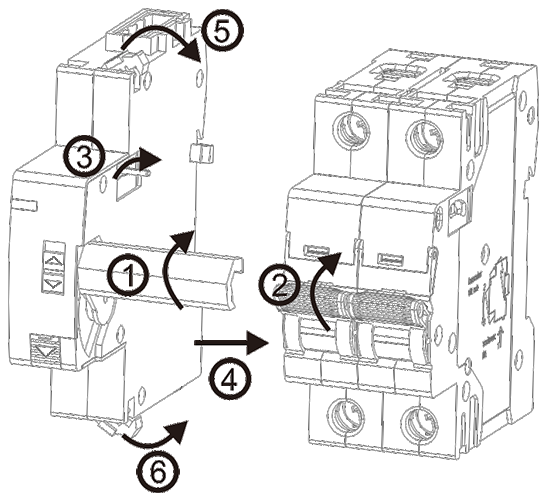

(三)搭配MCB安裝

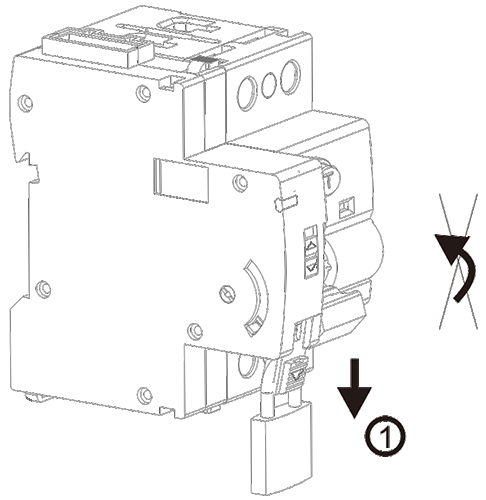

(四)合閘鎖止

注: 當進行電路檢修時,請拉下鎖扣,并掛上掛鎖,此時無法手動操作合閘,請勿強行合閘。

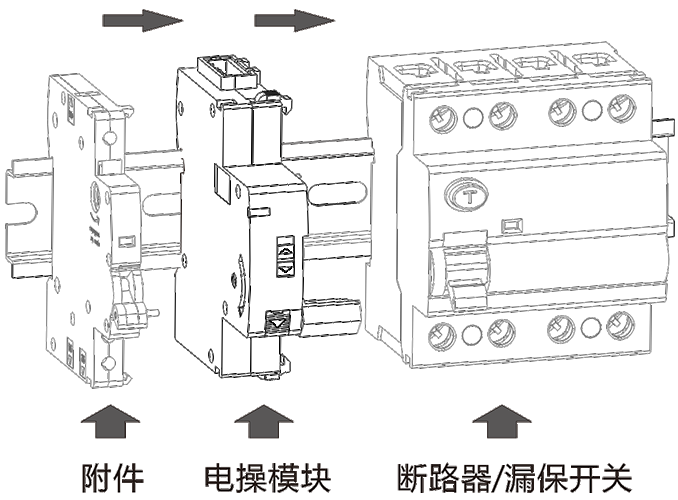

(五)搭配附件安裝

(六)注意事項

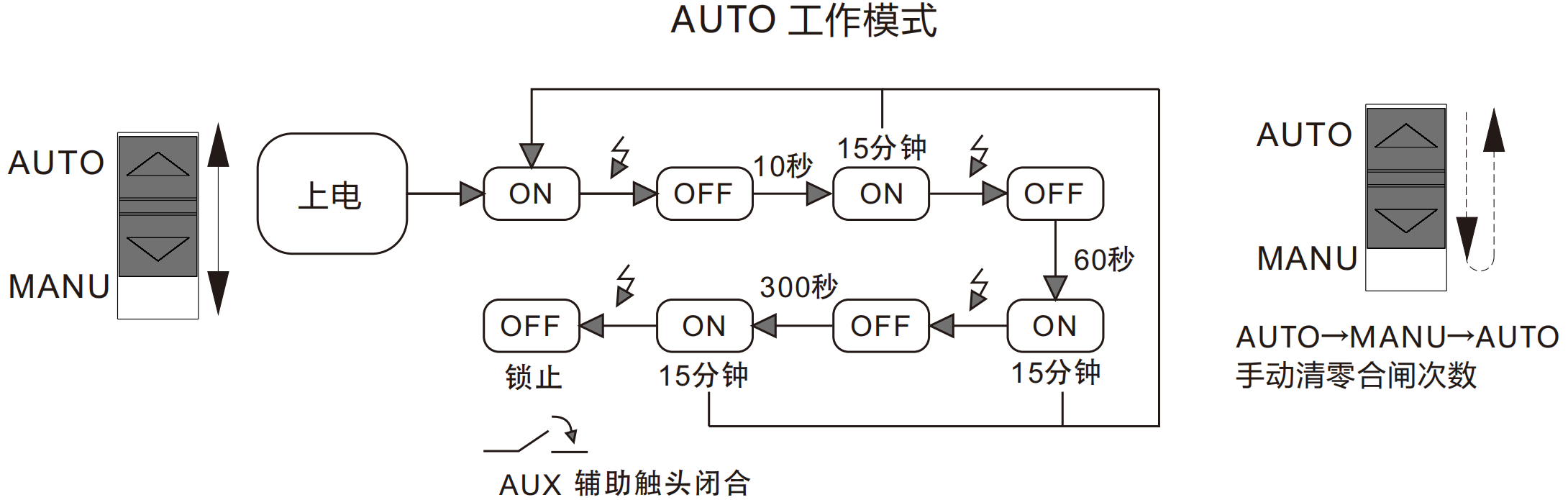

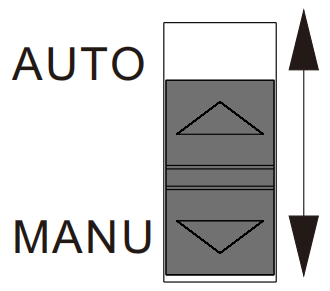

| 處于AUTO模式時,自動重合閘功能有效。 |
| 處于MANU模式時,自動重合功能無效同時清零合閘次數斷路器/漏保開關跳閘后只能通過手工合閘。 |
| 上電時,綠色指示燈會閃爍2秒以等待電源穩定。然后綠色指示燈會常亮,如果MCB/RCCB發生故障跳閘 時,紅色指示燈會亮。注意,在自動重合延時期間紅色會閃爍,延時結束后自動合閘,綠燈亮。 |

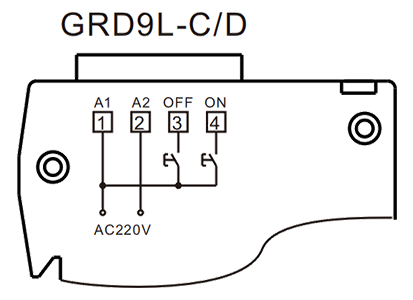

(一)產品接線

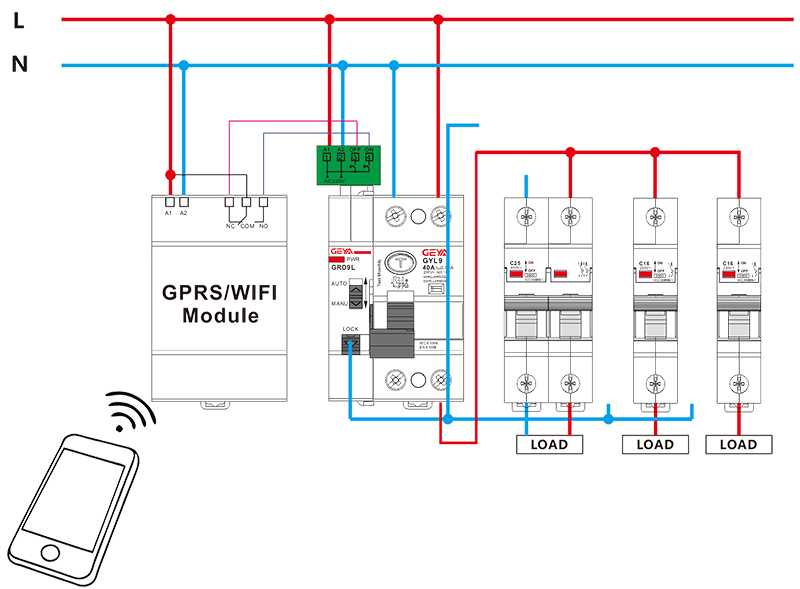

(二)接線示例

(一)GRD9L-C型帶開關量輸入控制款重合閘功能圖

(二)GRD9L-D型帶開關量輸入控制款自動重合閘功能圖

當MCB/RCCB發生故障跳閘時,會自動合閘,合閘邏輯見下圖所示:

注:
1、
表示故障跳閘
下一個:GRD9L-R型自動重合閘
