在工業自動化、電力控制等場景中，三相負載的同步開關需求日益增長。VTG系列憑

借全隔離無觸點架構，徹底消除電弧火花與機械磨損問題，提升系統安全性；其緊

湊一體化設計（三刀單擲常開式）簡化了三相電路的布線復雜度，降低安裝維護成本，

成為高可靠性控制系統的理想選擇。

VTG系列三相固態繼電器產品優勢：

1、長壽命與高可靠性

- 無機械觸點結構，抗振動、防爆耐腐蝕，壽命可達傳統繼電器的數十倍。

2、抗干擾性能強

- 輸入/輸出端2500V電氣隔離，兼容TTL/DTL/HTL邏輯電平，抗電磁干擾能力強。

3、動態響應

- 高dv/dt耐受能力（＞1000V/μs），精準控制感性負載啟停，抑制電壓尖峰。

4、智能可視化管理

- LED輸入狀態指示，實時監控控制信號，提升故障診斷效率。

5、寬域兼容控制

- 支持DC 3-32V或AC 90-280V控制電壓，適配PLC、溫控器等多種信號源。

VTG系列三相固態繼電器產品特點：

1、熱管理性能優異

- 采用高導熱基板與優化散熱路徑設計，大電流工況下的溫度穩定性，延長元件

壽命。

2、三相同步控制

- 三路獨立功率單元集成封裝，實現三相負載的同步開關，避免相位失衡風險。

3、雙模式觸發靈活

- 過零導通型：抑制浪涌電流，保護阻性負載（如加熱管）；

- 隨機導通型：即時響應相位控制，適用感性負載（如電機、變壓器）。

4、工業級防護設計

- 符合嚴苛環境使用標準，耐沖擊、防塵防潮，適應-30℃至+80℃寬溫工況。

VTG系列三相固態繼電器產品應用：

1、工業自動化系統

- 三相電機啟停控制（風機、泵類、傳送帶）

- 電爐加熱、恒溫設備的功率調節

- 注塑機、壓縮機等重型機械的電源管理

2、能源與電力控制

- 配電柜自動切換裝置

- 無功補償電容投切系統

- 光伏逆變器輔助電路控制

3、公共設施與建筑管理

- 樓宇三相空調機組控制

- 舞臺燈光矩陣電源切換

- 交通信號系統電力調度

4、特種設備領域

- 醫療儀器高壓電源模塊

- 防爆環境電氣設備（化工、礦山）

- 實驗室精密溫控裝置

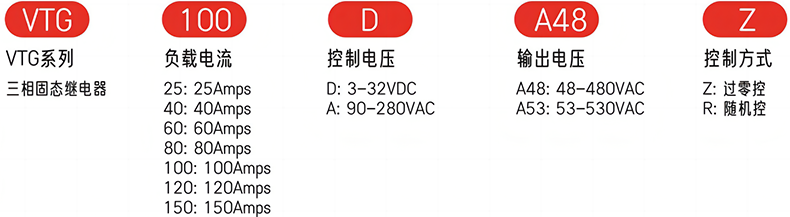

VTG系列三相固態繼電器產品選型：

參數名稱

標稱電流

負載電流范圍

浪涌電流

20mSec(Max.)

負載電壓范圍

(480V)

可控硅阻斷電壓

(480V)

負載電壓范圍

(530V)

可控硅阻斷電壓

(530V)

頻率范圍

斷態電壓上升率

dv/dt(Min.)

斷態漏電流

(Max.)

通態電壓降

(Max.)

熱阻

(Rthjc)

開通時間

(Max.)

“過零控”

關斷時間

(Max.)

“ 直 流 ”

開通時間

(Max.)

“ 隨 機 控 ”

關斷時間

(Max.)

“ 交 流 ”

25A

介質耐壓，輸入/輸出

(50/60 Hz)

介質耐壓，輸入，輸出/底板

(50/60 Hz)

絕緣電阻

(@500 VDC)

電容，輸入/輸出

工作溫度范圍

儲存溫度范圍

符合標準IEC60068-2-78

LED輸入指示燈

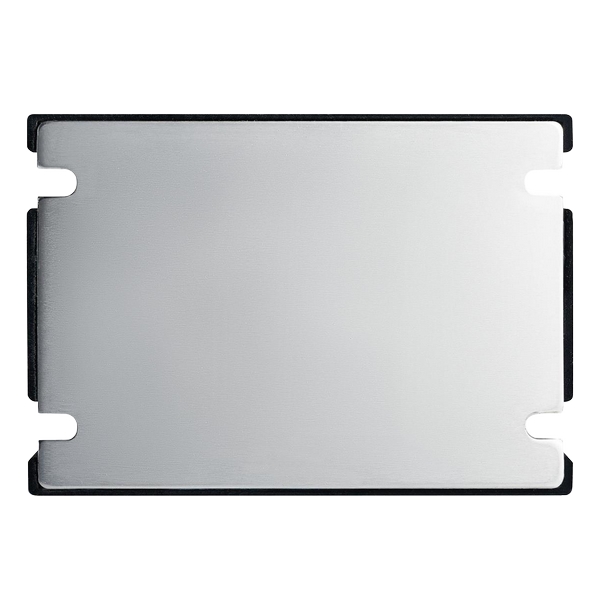

底板材質

重量

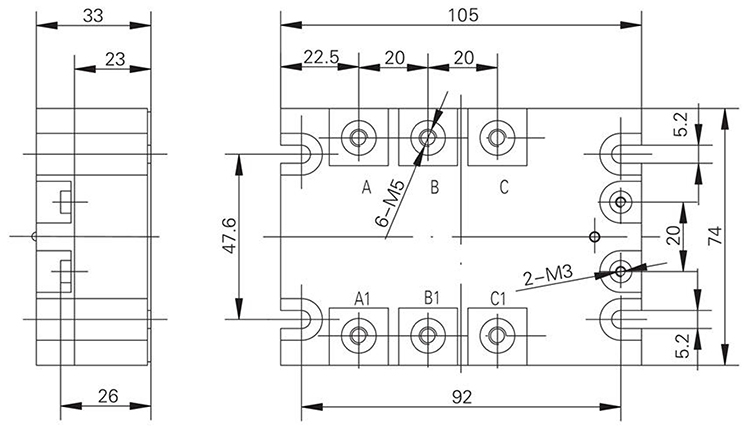

VTG系列三相固態繼電器產品尺寸：

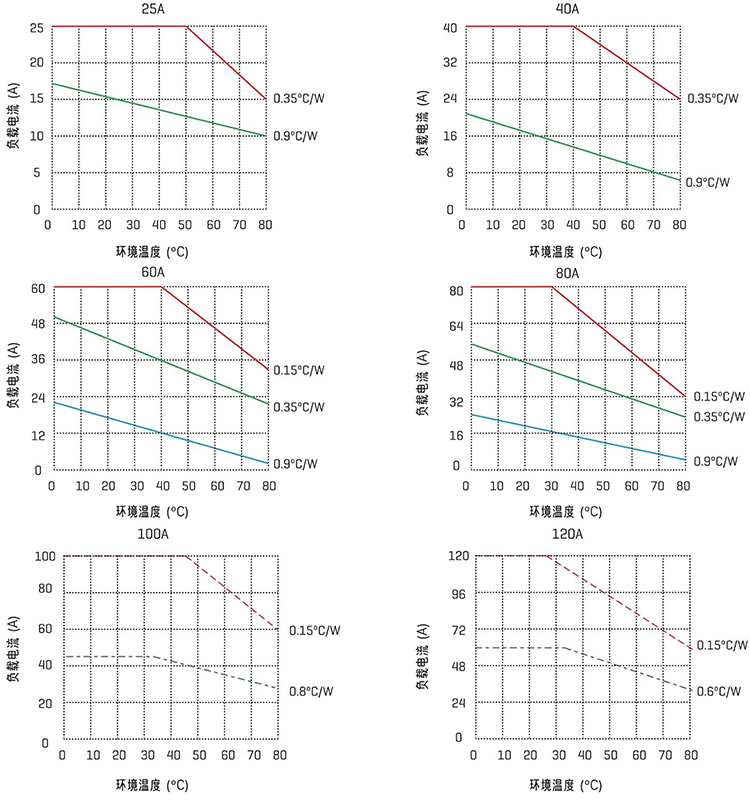

VTG系列三相固態繼電器溫度曲線：
