在現代工業自動化、精密控制及對可靠性要求高的場合，需要更安靜、更耐用、響

應更快的開關解決方案。GSR3-1型三相固態繼電器憑借其無觸點、長壽命、高抗干擾

性、快速響應及優異的防護性能，成為需要穩定、高效、免維護三相負載控制的理想選

擇。它特別適用于存在振動、潮濕、腐蝕性環境或需要頻繁開關、低噪音、低電磁干擾

的場所。

GSR3-1DA型三相固態繼電器產品優勢：

1、高可靠性： 無機械運動部件，從根本上消除了磨損、粘連、彈跳等問題。

2、超長壽命： 無觸點結構使其使用壽命遠超傳統電磁繼電器。

3、開關迅速： 通斷速度快，可實現精確的相位控制（如零電壓開啟）。

4、靜音無火花： 工作過程無機械噪音，無電弧產生，安全性高。

5、低控制功耗： 驅動所需電流小，易于與各類邏輯電路（如PLC、單片機）接口。

6、強抗干擾： 輸入輸出間光電隔離，有效抑制電磁干擾（EMI）。

7、環境適應性強： 結構緊湊，全密封設計，耐震、防潮、防腐蝕。

8、內置保護： 集成阻容吸收回路，增強抗浪涌電流沖擊能力。

GSR3-1DA型三相固態繼電器產品特點：

1、寬范圍低功耗驅動：

 - 提供寬廣的輸入控制電壓范圍，驅動電流小（≤20mA），兼容性強，可直接由

多種控制信號（如TTL、CMOS、PLC輸出）輕松驅動。

2、全固態無觸點結構：

- 內部不含任何可動機械部件，從根本上解決了機械磨損、觸點氧化、粘連失效等問

題，提升了產品的長期運行可靠性和使用壽命。

3、快速精準開關與低干擾：

- 具備毫秒級的開關響應速度，支持零電壓開啟（減少浪涌電流）和零電流關斷（降

低電壓尖峰），有效減小開關過程對電網的沖擊和產生的射頻干擾（RFI）。

4、增強型浪涌保護：

- 內部集成阻容（RC）吸收回路，有效吸收負載開關瞬間（特別是感性負載）產生的

瞬態過電壓和浪涌電流，提升產品自身及所控負載的抗沖擊能力。

5、高電氣隔離安全性：

- 輸入控制端與輸出負載端之間采用光電耦合器實現電氣隔離，絕緣耐壓高達

2500V AC，控制回路與強電負載回路的安全隔離，保障人員和設備安全。

6、緊湊堅固防護佳：

- 采用小型化設計，節省安裝空間；內部關鍵元件由高性能環氧樹脂灌封固化，形成

堅固的整體結構，賦予產品優異的防震、防潮、防塵及防腐蝕性能，適應嚴苛工業環境

GSR3-1DA型三相固態繼電器產品應用：

GSR3-1型三相固態繼電器憑借其的性能和可靠性，廣泛應用于需要高效、可靠

控制三相交流負載的眾多領域：

1、工業自動化與過程控制：

- 數控機床、包裝機械、印刷設備、紡織機械、流水線控制、工業機器人、泵類電機

控制、風機控制等自動化設備的電機啟停與調速（配合調壓模塊）。

2、電加熱與溫度控制：

- 工業電爐、烘箱、注塑機溫控系統、熱壓機、恒溫恒濕設備、材料熱處理設備等電

阻性加熱元件的精確溫度調節與開關控制。

3、照明與信號控制：

- 大功率舞臺燈光、演播廳照明、道路/交通信號燈、景觀亮化工程、工廠大功率照

明系統的開關與調光控制（配合調壓模塊）。

4、電力與能源設備：

- 無功補償裝置（電容器組投切）、變壓器分接開關、電源切換裝置、電焊機控制。

5、測試設備與儀器儀表：

- 大功率測試臺、老化測試設備、環境試驗箱、醫療設備（如X光機電源控制）、分

析儀器中的功率控制環節。

6、基礎設施與樓宇控制：

- 空調系統壓縮機/風機控制、消防排煙風機控制、水泵控制、自動門/卷簾門電機控

制。

7、其他領域：

- 橡塑機械、食品加工設備、包裝機械、自動化消防系統、辦公設備（大型打印機/

復印機）等。

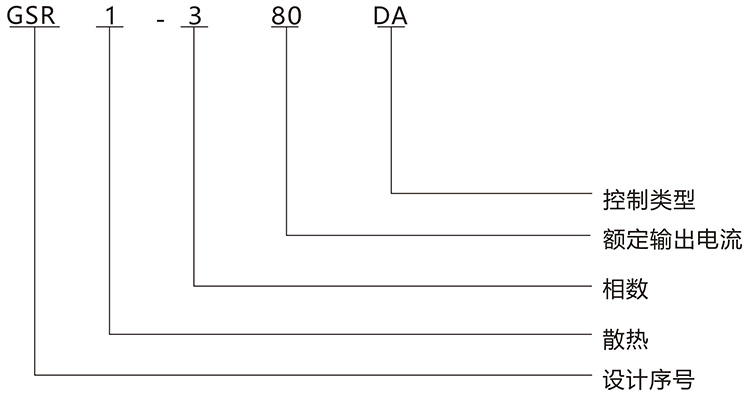

備注：

散熱：1：不帶散熱；2:帶散熱

相數：1：單相；2：二相；3：三相

額定輸出電流：10A/25A/40A/60A/80A/100A/120A/200A

控制類型：DA：直流控制交流;；AA：交流控制交流；DD：直流控制直流

過零型的控制電壓為恒流型：3-32VDC（觸發電流≥5mA）

隨機型的控制電壓為串電阻型：4-8VDC（觸發電流≥10mA）

GSR3-1DA型三相固態繼電器技術參數：

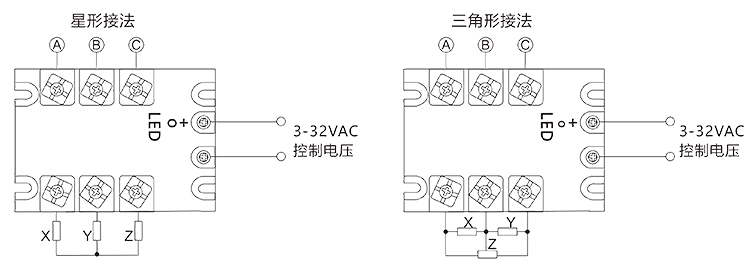

GSR3-1DA型三相固態繼電器產品接線：

三相交流電有兩種連接方式，分星型連接和三角形連接兩種：

星型連接 就是把三相負載的3個末端連接在一起作為公共端，由3個首段引起3條火線

的連接方式。

（如A相負載用Ax表示，B相負載用By表示，C相負載用Cz表示，那就是x和y和z連一

起，引出A、B、C三根線）

負載每相線圈承受的電壓是相電壓220伏，即火線與零線（中性線）間的電壓是220

V。

三角形連接 就是把三相負載的每一相的始末端依次相連的連接方式。

（ 如A相負載用Ax表示 ，B相負載用By表示 ，C相負載用Cz表 示 ， 那就是x和B相

連，y和C相連 ，z和A相連 ，引出的三根線為Bx、cy、Az）

每相負載承受的電壓是線電壓380伏，即火線與火線間的電壓
