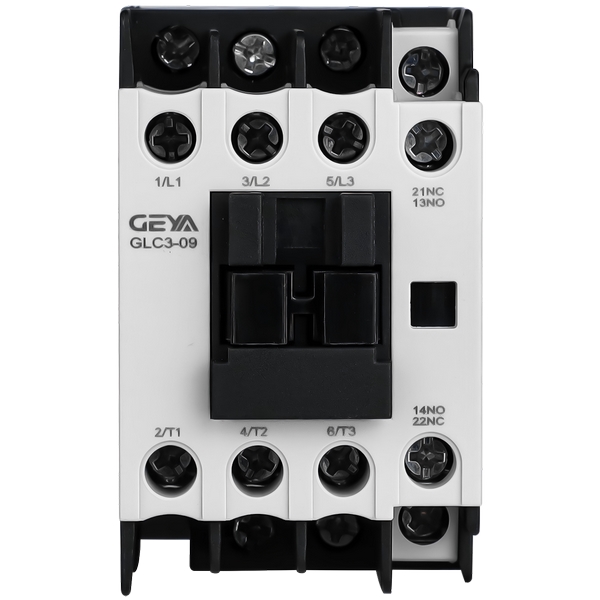

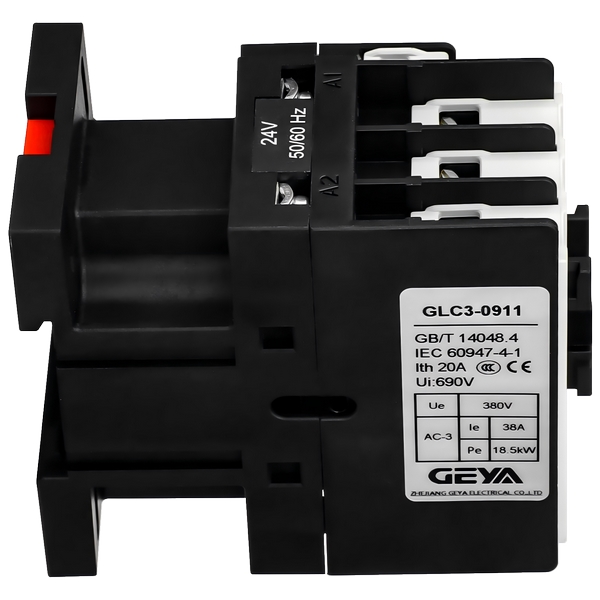

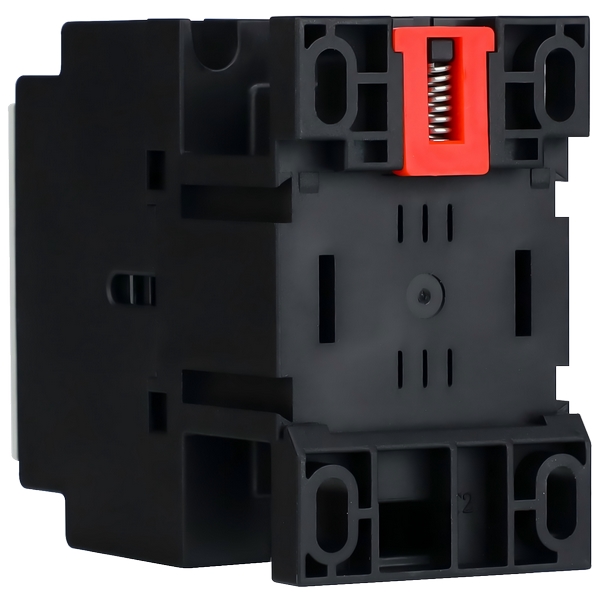

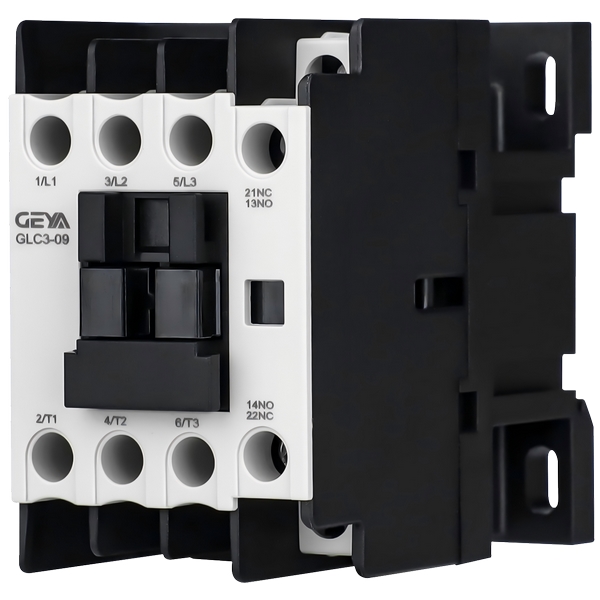

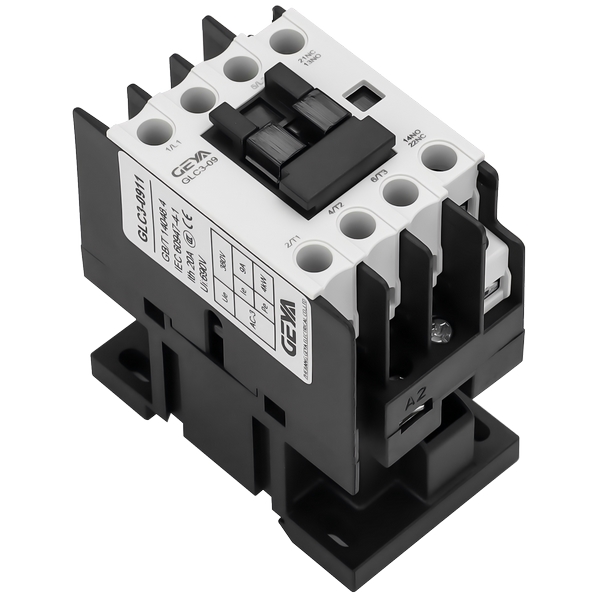

GLC3系列交流接觸器
產品介紹：GLC3系列交流接觸器是一款性能穩定、設計緊湊的工業控制電器，主要用于遠距離接通與分斷交流主電路。產品涵蓋06A至95A共12個電流規格，并配備多種功能附件，能夠靈活滿足不同自動化控制系統的需求。
價格：
促銷：
{{cuxiaoname}}
為什么選擇GLC3系列交流接觸器？ |
GLC3系列交流接觸器設計注重實用性與可靠性，提供齊全的規格與附件選項，使得 用戶在實現電機控制、負載投切等應用時，能夠獲得便捷的選型體驗與穩定的運行表現。 其符合多項與國家技術標準，適用于多種工業環境。 |
GLC3系列交流接觸器產品優勢： |
1、輔助觸頭升級：采用的1常開+1常閉輔助觸頭模塊設計，功能配置更為靈活，便 于復雜控制邏輯的實現。 |
2、選型便捷：齊全的電流規格與模塊化附件，簡化了設備選型與系統集成過程。 |
3、安全可靠：擁有CCC、CE、CB等多重認證，符合嚴格的電工標準，絕緣性能與 阻燃等級滿足較高要求。 |
4、適用性廣：額定工作電壓覆蓋220V至690V，能夠適配多種供電系統。 |
GLC3系列交流接觸器產品特點： |
1、寬電流范圍：提供從06A、09A、12A、16A、18A、25A、32A、40A、50A、65 A、80A到95A的完整電流規格。 |
2、模塊化附件：支持豐富的功能擴展，包括： - F1頂裝輔助觸頭 - FC1側裝輔助觸頭 - FJ1機械聯鎖裝置 - FY1空氣延時頭 - FR1浪涌抑制器 |
3、認證與標準：通過CCC、CE、CB認證，產品設計與制造符合IEC 60947-1、IEC 6094 7-4-1、GB/T 14048.1及GB/T 14048.4等標準。 |
4、電氣參數： - 額定工作電壓（Ue）：220V/230V，380V/400V，660V/690V - 額定絕緣電壓（Ui）：690V - 額定沖擊耐受電壓（Uimp）：6kV - 環境與安全性能：適用于污染等級3的環境。外殼具備V0級阻燃特性，符合IEC 60 695-2-1標準，提升了使用安全性。 |
GLC3系列交流接觸器產品應用： |
GLC3系列交流接觸器廣泛應用于工業自動化控制領域，特別適用于： |
1、三相交流電動機的起動、停止與反向控制。 |
2、電熱設備、照明系統等電阻性或感性負載的遠程通斷管理。 |
3、與熱繼電器等保護電器組合，構成電動機起動器，提供過載保護。 |
4、需要聯鎖、延時或浪涌抑制等擴展功能的自動化設備與配電系統。 |
GLC3系列交流接觸器型號說明： | ||||||
GL | C | 3 | 06 | 11 | 24V | 50HZ |
↓ | ↓ | ↓ | ↓ | ↓ | ↓ | ↓ |
企 業 代 號 | 交 流 接 觸 器 | 設 計 序 號 | 額 定 電 流 ： 06A 09A 12A 18A 25A 32A 38A 40A 50A 65A 80A 95A | 觸 頭 型 式 ： 11 ： 1NO + 1NC | 線 圈 電 壓 : AC : 24V 36V 48V 110V 220V 380V 400V 415V | 頻 率 ： 50HZ 60HZ |

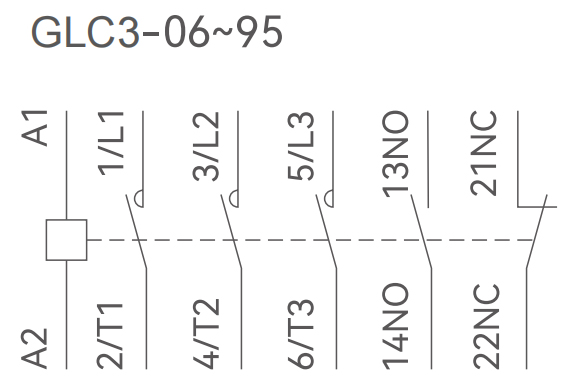

GLC3系列交流接觸器產品接線： | ||||||
| ||||||
GLC3系列交流接觸器產品尺寸： | ||||||

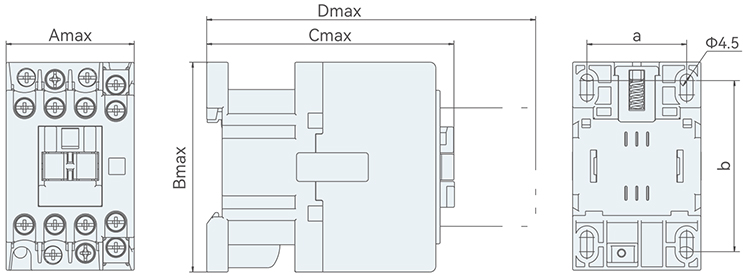

GLC3-06-38外形及安裝尺寸(mm)： | ||||||
| ||||||

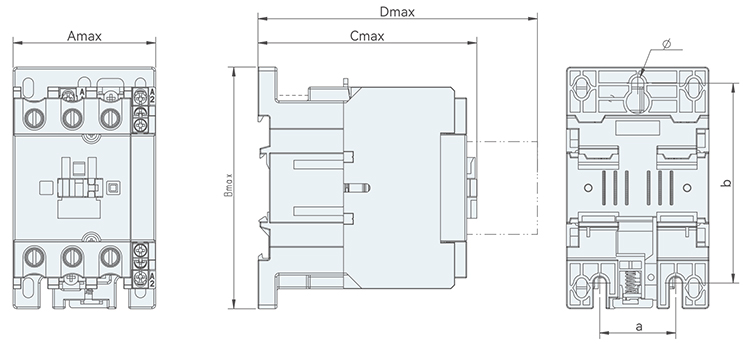

GLC3-40-95外形及安裝尺寸(mm)： | ||||||
| ||||||
型號規格 | Amax | Bmax | Cmax | Dmax | a | b |
GLC3-06~18 | 45.5 | 73.5 | 87 | 125.5 | 35 | 60 |
GLC3-25~38 | 56.5 | 82.5 | 98 | 136.5 | 40 | 73.5 |
GLC3-40~65 | 79 | 128 | 116 | 154 | 40 | 100/110 |
GLC3-80~95 | 87 | 128 | 127 | 165 | 40 | 100/110 |
GLC3系列交流接觸器技術參數： |
| 項目 | 規格 | 單位 | 產品型號 | |||||||||||
| GLC3-06 | GLC3-09 | GLC3-12 | GLC3-18 | GLC3-25 | GLC3-32 | GLC3-38 | GLC3-40 | GLC3-50 | GLC3-65 | GLC3-80 | GLC3-95 | |||
| 額定工作電流(le) AC-3 | 380/400V | A | 6 | 9 | 12 | 18 | 25 | 32 | 38 | 40 | 50 | 65 | 80 | 95 |
| 660/690V | A | 3.8 | 6.6 | 8.9 | 12 | 18 | 22 | 22 | 34 | 39 | 42 | 49 | 49 | |
| 額定工作電流(le) AC-4 | 380/400V | A | 2.6 | 3.5 | 5 | 7.7 | 8.5 | 12 | 14 | 18.5 | 24 | 28 | 37 | 44 |
| 660/690V | A | 1 | 1.5 | 2 | 3.8 | 4.4 | 7.5 | 8.9 | 9 | 12 | 14 | 17.3 | 21.3 | |
| 額定工作電壓(Ue) | V | 220V/230V、380V/400V、660V/690V | ||||||||||||
| 數 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | ||
| 額定工作功率(Pe) AC-3 | 380/400V | kW | 2.2 | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 18.5 | 22 | 30 | 37 | 45 |
| 660/690V | kW | 4 | 4 | 5.5 | 7.5 | 11 | 15 | 15 | 30 | 33 | 37 | 45 | 45 | |
| 額定工作功率(Pe) AC-4 | 380/400V | kW | 1.1 | 1.5 | 2.2 | 3.3 | 4 | 5.4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 |
| 660/690V | kW | 0.75 | 1.1 | 1.5 | 3 | 3.7 | 5.5 | 6 | 7.5 | 10 | 11 | 15 | 18.5 | |
| 內置輔助觸點模塊 | 接觸器內置1個常開和常閉觸點 | |||||||||||||
| 適用手動-過載繼電 | A | 0.1-10 | 0.1-100.1-13 | 0.1-18 | 0.1-24 | 0.1-32 | 0.1-32 | 0.1-40 | 0.1-50 | 0.1-65 | Q1-104 | Q1-104 | ||
| 工作環境 | ||||||||||||||
| 額定絕緣電壓(Ui) | V | 690 | ||||||||||||
| 額定沖擊耐受電壓(Uimp) | kV | 6 | ||||||||||||
| 污染等級 | 3 | |||||||||||||
| 符合標準 | IEC | |||||||||||||
| 產品證書 | CCC、CE、CB | |||||||||||||
| 防護等級 | IP20 | |||||||||||||
| 環境溫度 | 存儲 | ℃ | -60~-80 | |||||||||||
| 工作 | ℃ | -5~+40 | ||||||||||||
| 允許用于 在Us下工作 | ℃ | -40~+60 | ||||||||||||
| 工作海拔 | 無降容 | m | 2000 | |||||||||||
| 工作位置 安裝類別為Ⅲ類 | 無降容 | 允許與正常垂直安裝面成22.5° | ||||||||||||
| 阻燃性能 | 符合 IEC60695-2-1 標準 | ℃ | 外殼VO等級 | |||||||||||
| 主回路接線 | ||||||||||||||
| 軟線 不帶接線端子 | 1根導線 | mm2 | 1..4 | 1..4 | 1..4 | 1...4 | 15...10 | 15...10 | 15.10 | 25.25 | 25..25 | 25..25 | 4...50 | 4...50 |
| 2根導線 | mm2 | 1..4 | 1..4 | 1...4 | 1..4 | 15.6 | 15..6 | 15.6 | 25...16 | 25...16 | 25..16 | 4...25 | 4...25 | |
| 軟線 帶接線端子 | 1根導線 | mm2 | 1..4 | 1..4 | 1...4 | 1..4 | 1..6 | 1..6 | 1..6 | 25..25 | 25.25 | 25..25 | 4...50 | 4...50 |
| 2根導線 | mm2 | 1..25 | 1..25 | 1..25 | 1..25 | 1..4 | 1..4 | 1..4 | 25...10 | 25..10 | 25...10 | 4...16 | 4...16 | |
| 硬線 不帶接線端子 | 1根導線 | mm | 1..4 | 1..4 | 1..4 | 1..4 | 15.6 | 15..6 | 15.6 | 25..25 | 25..25 | 25..25 | 4...50 | 4...50 |
| 2根導線 | mm | 1..4 | 1..4 | 1...4 | 1..4 | 15.6 | 15..6 | 15.6 | 25...16 | 25...16 | 25...16 | 4...25 | 4...25 | |
| 工具 | 十字螺絲刀 | PH2 | PH2 | PH2 | PH2 | PH2 | PH2 | PH2 | - | - | 一 | 一 | 一 | |
| 平口一字螺絲刀 | ?6 | ?6 | ?6 | ?6 | ?6 | ?6 | ?6 | ?8 | ?8 | ?8 | ?8 | ?8 | ||
| 緊固扭矩 | N.m | 1.2 | 1.2 | 1.2 | 1.2 | 1.7 | 1.7 | 1.7 | 5 | 5 | 5 | 9 | 9 | |
| 控制電路連接 | ||||||||||||||
| 軟線 不帶接線端子 | 1根導線 | mm2 | 1..4 | 1..4 | 1...4 | 1..4 | 1..4 | 1..4 | 1..4 | 1..4 | 1..4 | 1..4 | 1..4 | 1..4 |
| 2根導線 | mm2 | 1..4 | 1..4 | 1..4 | 1..4 | 1..4 | 1..4 | 1..4 | 1..4 | 1..4 | 1..4 | 1..4 | 1..4 | |
| 軟線 帶接線端子 | 1根導線 | mm2 | 1..4 | 1..4 | 1..4 | 1..4 | 1..4 | 1..4 | 1..4 | 1..4 | 1..4 | 1..4 | 1..4 | 1..4 |
| 2根導線 | mm2 | 1..25 | 1..25 | 1..25 | 1..25 | 1..25 | 1..25 | 1..25 | 1..25 | 1..25 | 1..25 | 1..25 | 1..25 | |
| 硬線 不帶接線端子 | 1根導線 | mm2 | 1...4 | 1..4 | 1..4 | 1..4 | 1..4 | 1..4 | 1..4 | 1..4 | 1..4 | 1..4 | 1..4 | 1..4 |
| 2根導線 | mm2 | 1..4 | 1..4 | 1...4 | 1..4 | 1..4 | 1..4 | 1..4 | 1..4 | 1..4 | 1..4 | 1..4 | 1..4 | |
| 工具 | 十字螺絲刀 | PH2 | PH2 | PH2 | PH2 | PH2 | PH2 | PH2 | PH2 | PH2 | PH2 | PH2 | PH2 | |
| 平口一字螺絲刀 | ?6 | ?6 | ?6 | ?6 | ?6 | ?6 | ?6 | ?6 | ?6 | ?6 | ?6 | ?6 | ||
| 緊固扭矩 | N.m | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | |
| 主觸點特性 | ||||||||||||||
| 額定工作電流(le) AC-3 | 380/400V | A | 6 | 9 | 12 | 18 | 25 | 32 | 38 | 40 | 50 | 65 | 80 | 95 |
| 660/690V | A | 3.8 | 6.6 | 8.9 | 12 | 18 | 22 | 22 | 34 | 39 | 42 | 49 | 49 | |
| 額定工作電流(le) AC-4 | 380/400V | A | 2.6 | 3.5 | 5 | 7.7 | 8.5 | 12 | 14 | 18.5 | 24 | 28 | 37 | 44 |
| 660/690V | A | 1 | 1.5 | 2 | 3.8 | 4.4 | 7.5 | 8.9 | 9 | 12 | 14 | 17.3 | 21.3 | |
| 額定工作電壓(Ue) | V | 220V/230V、380V/400V、660V/690V | ||||||||||||
| 頻率范圍 | 工作電流下 | Hz | 50、50/60Hz | |||||||||||
| 約定發熱電流(Ith) | θ≤40℃ | A | 16 | 20 | 20 | 25 | 32 | 40 | 50 | 60 | 80 | 80 | 100 | 100 |
| 額定接通能力(380V) | 符合IEC60947 GB14048標準 | 10×le(AC-3使用類別);12×le(AC-4使用類別) | ||||||||||||
| 額定分斷能力(380V) | 符合IEC60947 GB14048標準 | 8×le(AC-3使用類別);10×le(AC-4使用類別) | ||||||||||||
| 短時耐受電流 | 10s | A | 48 | 72 | 96 | 144 | 200 | 256 | 310 | 320 | 400 | 520 | 640 | 800 |
| 通過熔斷器保護 | 符合IEC60947 GB14048標準 | 1 型 A | 20 | 20 | 20 | 25 | 40 | 50 | 63 | 80 | 100 | 160 | 200 | 200 |
| 2 型 A | 10 | 10 | 10 | 20 | 25 | 50 | 63 | 80 | 100 | 125 | 160 | 160 | ||
| 電壽命(380V) | AC-3 | 萬次 | 110 | 100 | 100 | 100 | 90 | 90 | 80 | 90 | 90 | 90 | 65 | 65 |
| AC-4 | 萬次 | 5 | 4 | 4 | 4 | 3 | 2.5 | 2.5 | 3 | 2.5 | 2.5 | 2 | 1.5 | |
| 交流控制電路特性 | ||||||||||||||
| 額定控制電路電壓(Us) | 50Hz 50/60Hz | V | 24V、36V、48V、110V、220V、380V、400V、415V | |||||||||||
| 額定控制限額 | 吸合 | V | 85%~110%Us | |||||||||||
| 釋放 | V | AC 20%~70%Us | ||||||||||||
| 平均功耗 | 50Hz起動 Cos=0.75 | VA | 70 | 110 | 220 | 220 | ||||||||
| 50Hz保持 Cos=0.3 | VA | <9 | <9.5 | <36.6 | ||||||||||
| 平均功耗 | W | 1.8~2.7 | 3~4 | 6~10 | 6~10 | |||||||||
| 熱損耗 | 50Hz | W | 3~4 3~4 | 6~10 | 6~10 | 6~10 | 6~10 | 6~10 | ||||||
| 動作時間 | 閉合”C” | ms | 12~25 | 20~26 | ||||||||||
| 打開”O” | ms | 5~20 | 6~15 | |||||||||||
| 機械壽命 | 萬次 | 1200 | 1200 | 1200 | 1200 | 1000 | 1000 | 1000 | 900 | 900 | 900 | 650 | 650 | |
| 操作頻率 | 每小時操作次數 | (≤40℃) | 3600 | |||||||||||
| 接觸器自帶輔助觸頭特性 | ||||||||||||||
| 觸頭規格 | 1個常開和1個常閉 | |||||||||||||
| 額定工作電流(le) | AC-15/DC-13 | A | AC:0.95*DC:0.15 | |||||||||||
| 額定工作電壓 | AC-15/DC-13 | V | AC:380V/DC:220 | |||||||||||
| 約定發熱電流(Ith) | A | 10 | ||||||||||||
| 額定絕緣電壓(Ui) | 符合IEC60947 GB14048標準 | V | 690 | |||||||||||
| 額定沖擊耐受電壓(Uimp) | 符合IEC60947 GB14048標準 | kV | 6 | |||||||||||
| 短路保護 | gG熔絲 | A | 10 | |||||||||||
| 額定接通能力 | 符合IEC60947 GB14048標準 | A | AC:140,DC:220 | |||||||||||
| 絕緣電阻 | MΩ | >10 | ||||||||||||
