隨著電動汽車充電設施的普及，充電回路中可能產生的直流剩余電流，對傳統

AC型或A型漏電保護器構成挑戰。GYL9-A+EV RCBO 專為此類應用場景研發，滿足IEC

61851標準對充電設備保護的要求。選擇它，意味著為您的充電系統或需要防范直流漏

電風險的電氣線路，配備了符合前沿標準、針對性強的安全保護方案。

GYL9-A+EV 剩余電流動作斷路器 RCBO 產品優勢：

1、專業匹配電動汽車充電：專門設計用于保護交流充電設施，有效識別并斷開含直流分

量的剩余電流，解決電動汽車充電時的特定安全隱患。

2、廣泛的應用兼容性：不僅適用于電動汽車充電樁，也廣泛適用于工業、商業、高層建

筑和民用住宅等各類低壓配電系統，提供的漏電與線路保護。

3、高可靠性設計：具備較高的額定限制短路電流和分?jǐn)嗄芰Γ诠收锨闆r下能可靠

動作，限制事故風險。

4、清晰的故障指示：配備漏電故障指示功能，便于快速識別和定位漏電故障，簡化維護

排查工作。

GYL9-A+EV 剩余電流動作斷路器 RCBO 產品特點：

1、符合核心標準：嚴格遵循 IEC62955 和 IEC61008-1 標準，產品的安全性與可靠

性。

2、雙匯流排接線：支持雙匯流排接線方式，便于安裝并優化配電箱內空間。

3、漏電故障指示：面板設有可視化的漏電動作指示，直觀顯示保護狀態。

4、強大的接線能力：可支持 35mm2 導線連接，滿足大電流回路的安裝需求。

5、寬范圍額定電流：提供從25A至100A多種額定電流選擇，適配不同的負載需求。

6、優異的電氣性能：具備高額定沖擊耐受電壓和介電耐壓強度，適應嚴苛的電網環境。

GYL9-A+EV 剩余電流動作斷路器 RCBO 產品應用：

本產品主要用于需要對直流剩余電流進行防護的場合，是電動汽車交流充電設備（充

電模式3）中符合標準要求的保護元件。同時，它也適用于工業廠房、商業樓宇、高層住

宅、民用住宅等各類建筑的低壓配電系統，為終端電路提供防止人身觸電和電氣火災的

漏電保護，以及線路的過載與短路保護。

GYL9

產品型號

剩余電流動作斷路器

GYL9-A+EV 剩余電流動作斷路器 RCBO 技術參數：

1、剩余電流動作類型：A+EV

2、額定電流（In）：25、40、63、80、100A

3、Poles：2P、4P

4、額定工作電壓（Un）：240/415V

5、額定絕緣電壓（Ui）：500V

6、工作頻率：50/60Hz

7、額定剩余不動作電流（I△no）：0.5mA I△n

8、額定剩余動作電流（I△n）：30 mA

9、直流電流動作靈敏度（I△ndc）：6mA

10、額定沖擊耐受電壓（Uimp）：4000 V

11、1分鐘介電耐壓：2000V

12、額定限制短路電流（Inc）：6000、10000A

13、額定剩余接通和分?jǐn)嗄芰Γ↖△C）：6000、10000A

14、額定接通和分?jǐn)嗄芰Γ↖m）：500A(25A,40A),或10ln(≥63A)

15、額定剩余接通和分?jǐn)嗄芰Γ↖△m）：500A(25A,40A),或10ln(≥63A)

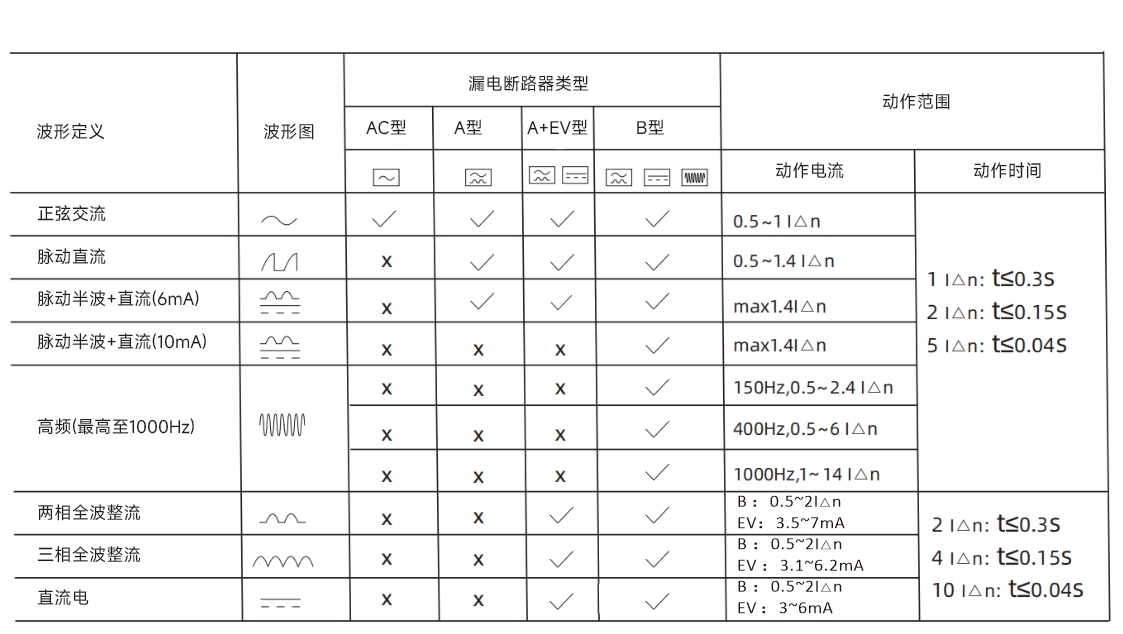

GYL9-A+EV 剩余電流動作斷路器 RCBO 漏電區別：

GYL9-A+EV 剩余電流動作斷路器 RCBO 剩余漏電電流分?jǐn)鄷r(shí)間：

I△n

25、40、63、80、100
