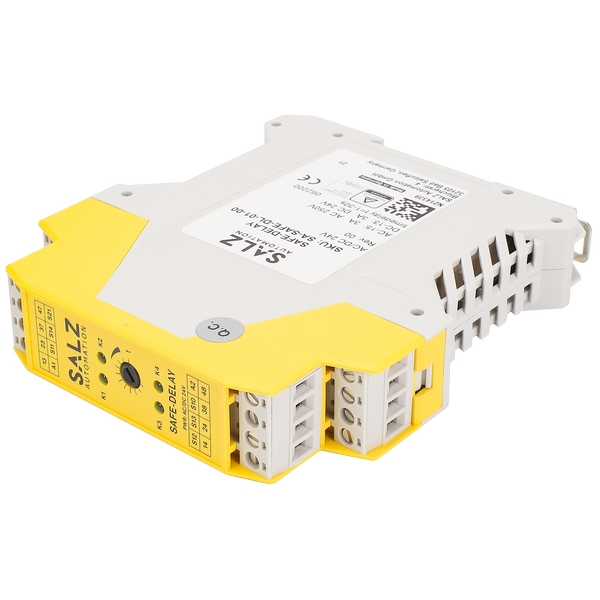

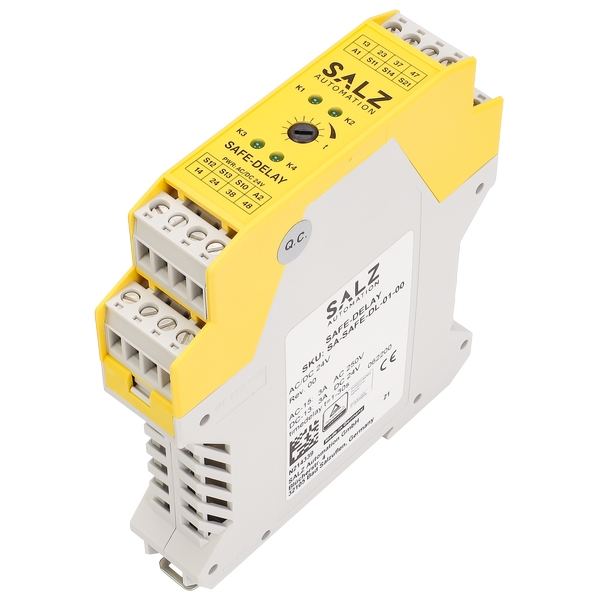

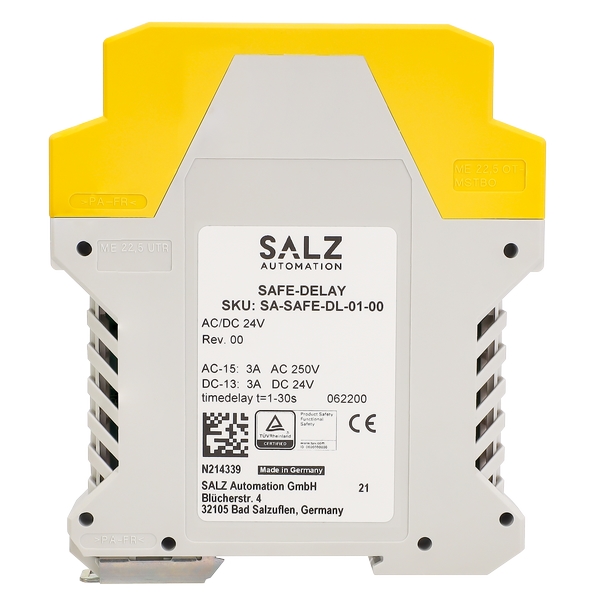

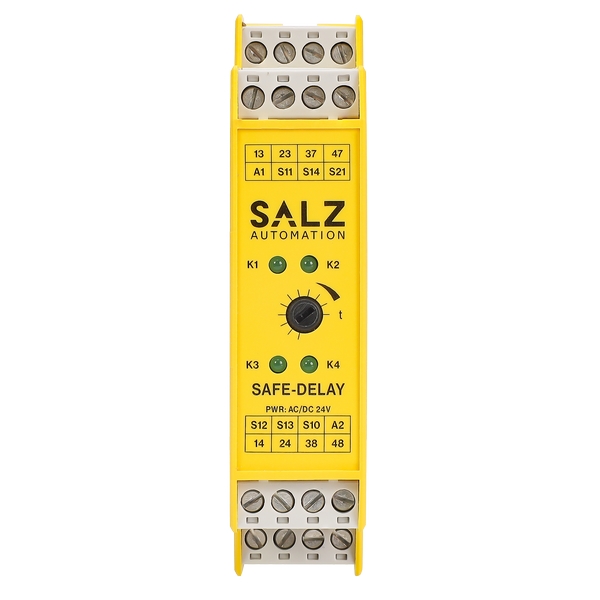

SAFE-DELAY型功能安全繼電器產品特點：

1、2個非延時安全觸點

2、2個延時觸點

3、連續可調的延時(1 - 30 s)

4、連接：

  4.1緊急停止按鈕

  4.2機械安全開關

  4.3非接觸式安全開關

  4.4帶OSSD輸出的安全組件

5、控制：用于外部接觸器或擴展模塊的單通道或雙通道反饋回路

6、循環監控輸出觸點LED電源和狀態指示燈

7、自動或手動啟動

8、短路監控和接地故障監控

9、高達 PL e/SILCL 3/類別4(EN ISO 13849-1/EN 62061)

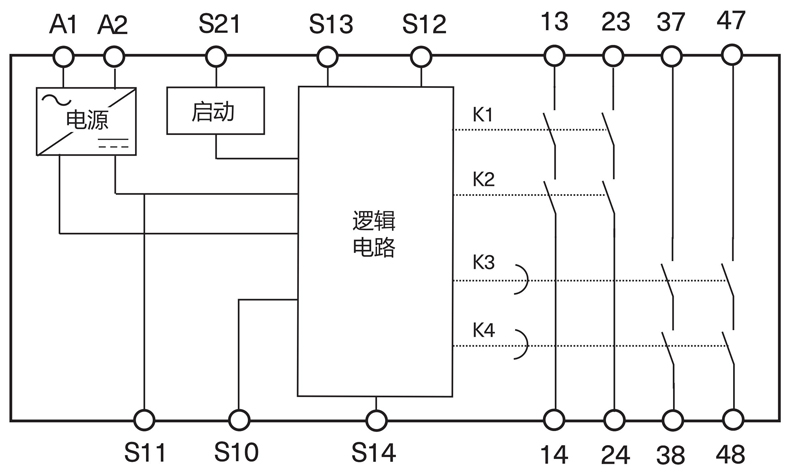

SAFE-DELAY型功能安全繼電器產品功能：

SAFE-DELAY型功能安全繼電器產品功能：

根據應用或EN ISO 13849-1的風險評估結果, 設備必須按照圖1 -圖9所示進行接線。非

延時觸點13/14, 23/24可用于PL e, 類別4, 延時安全觸點37/38, 47/48 可用于

PL e, 類別3。

警告：為了激活接地故障監控，PE必須僅連接到符合EN 60204-1的電源單元。

圖1：帶短路和接地故障監控的雙通道急停( PLe/SIL3，類別 4)

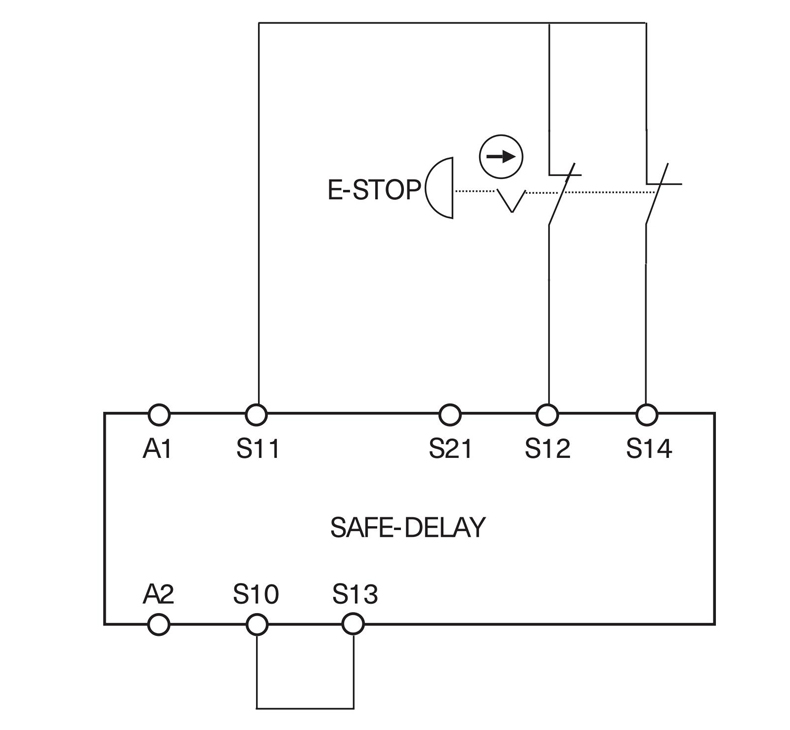

圖2：帶接地故障監控的雙通道急停(PLd/SIL2，類別3)

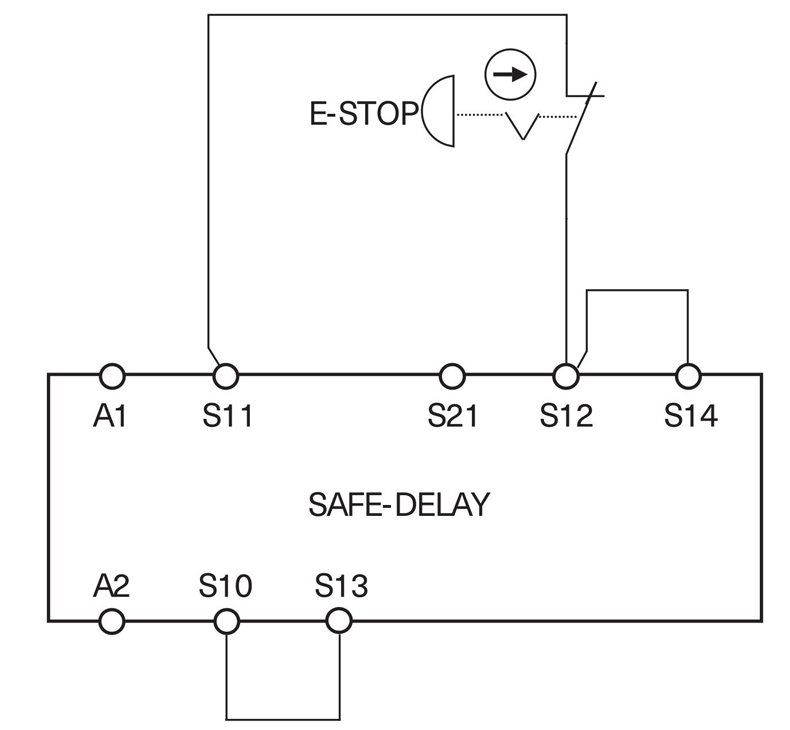

圖3：帶接地故障監控的單通道急停(PL c/SIL 1，類別 1)

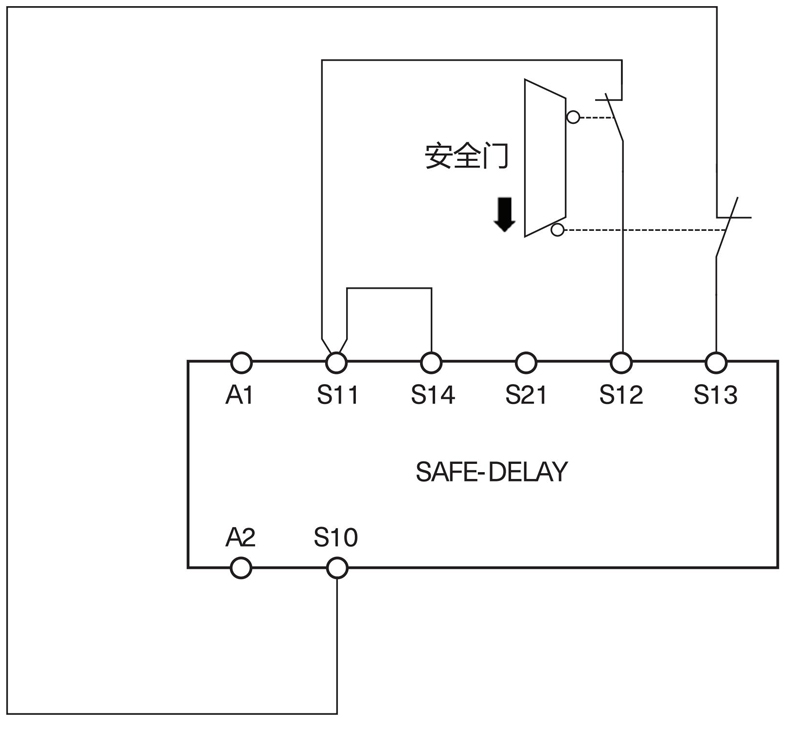

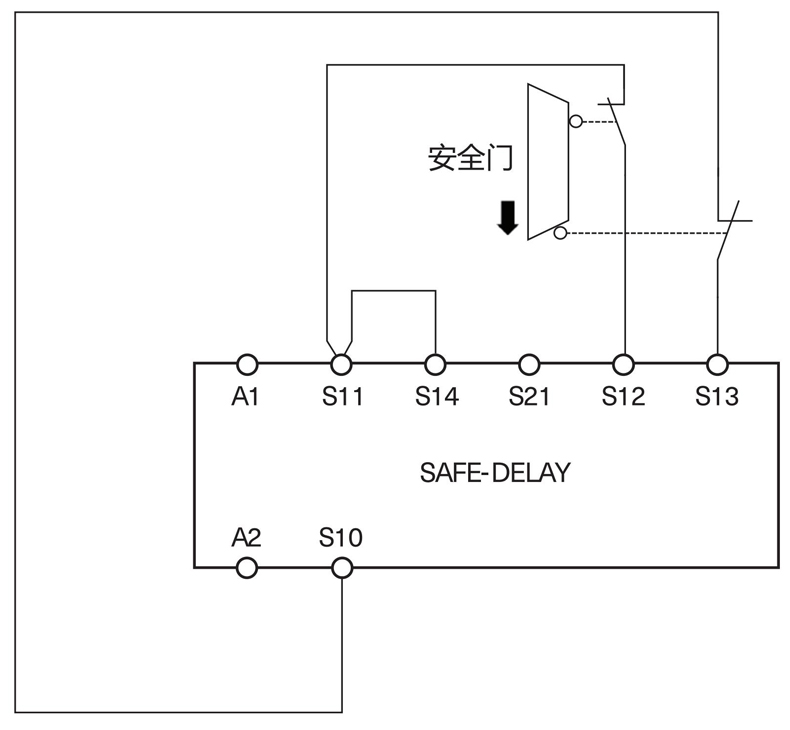

圖4：帶短路和接地故障監控的雙通道安全防護監控(PLe/SIL 3，類別 4)

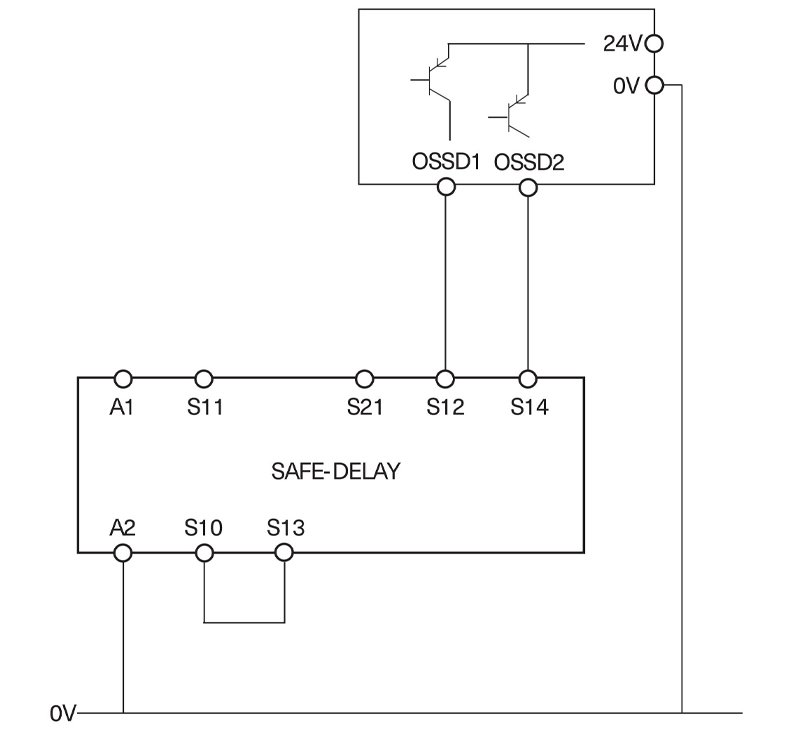

圖5：帶PNP輸出/OSSD輸出的雙通道急停，帶有自己的短路監控(PLe/SIL3，類別

4)

警告：失去功能安全！

對于根據圖5的應用，需要注意以下幾點：

信號發生器和SAFE-DELAY的接地電位相同。

必須信號發生器發出的任何接通脈沖（光測試）不會導致安全繼電器的短暫激活，

因此應基本上禁用。

SAFE-DELAY型功能安全繼電器啟動行為：

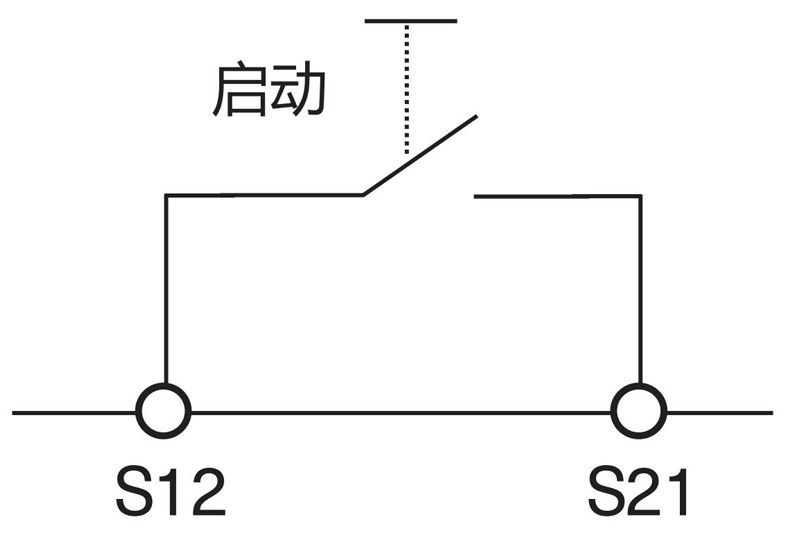

圖6：手動啟動

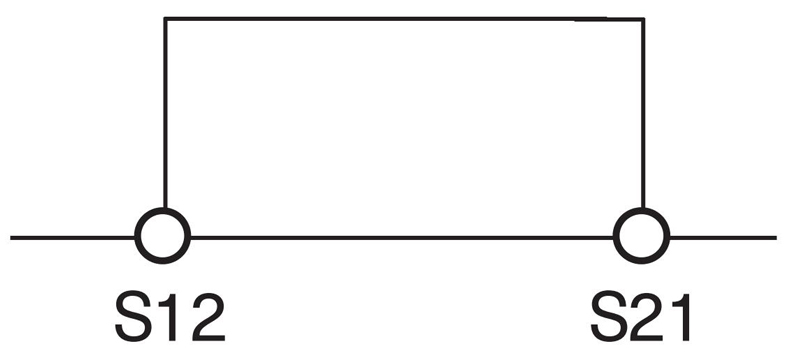

圖7：自動啟動。在S12和S13處閉合安全開關時的允許延遲。

S12在S13之前：300 ms

S13在S12之前：無限制

警告：安全觸點在通電時將會立即激活

SAFE-DELAY型功能安全繼電器反饋回路：

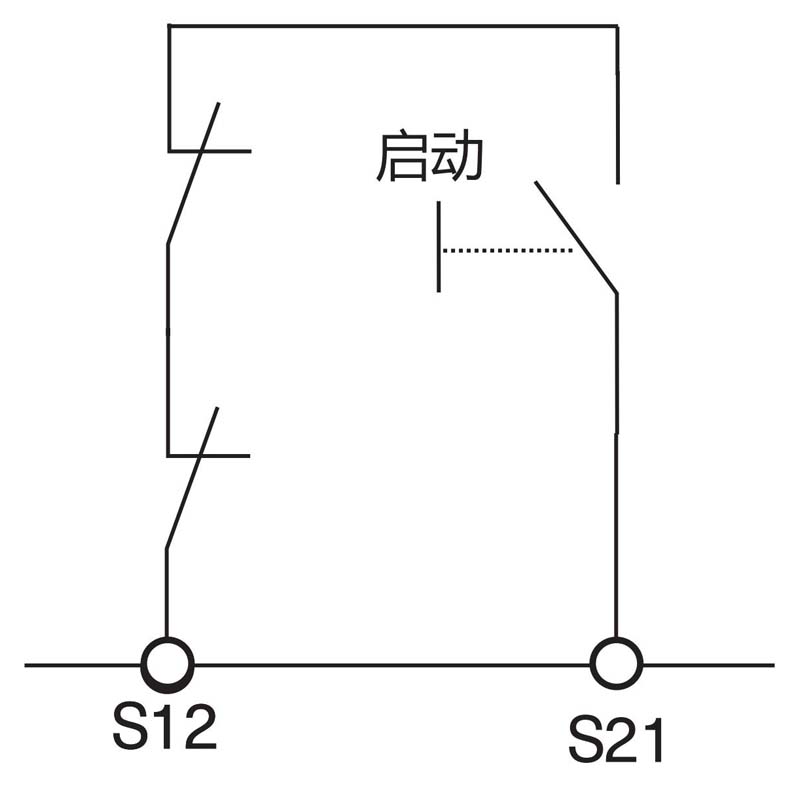

圖8：監控手動啟動的反饋回路。反饋回路監控接觸器或擴展模塊

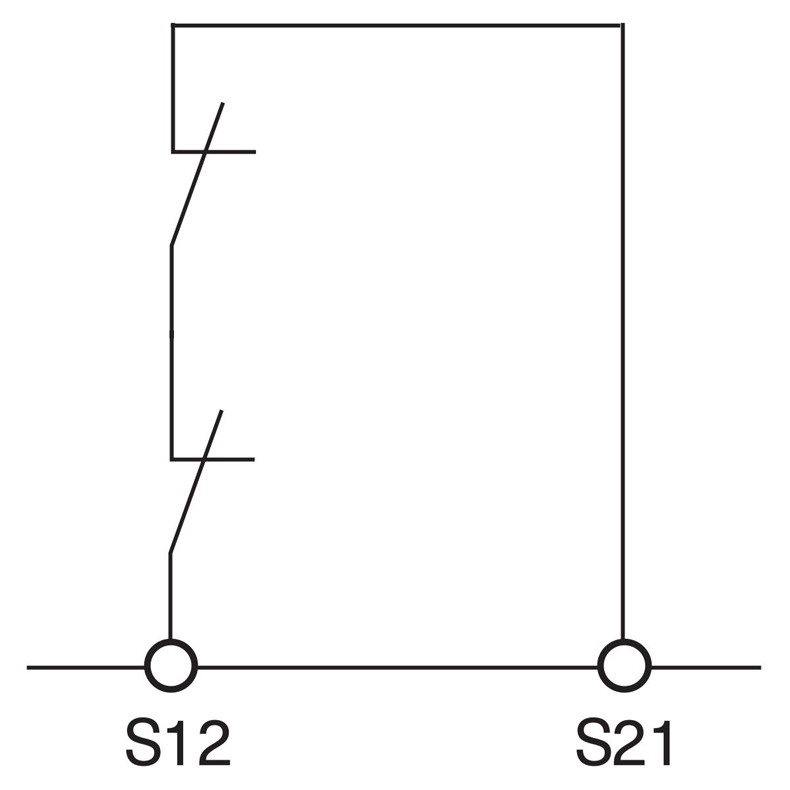

圖9：自動啟動反饋回路。反饋回路監控接觸器或擴展模塊

SAFE-DELAY型功能安全繼電器技術參數：
