1、高可靠性監控：

- 真有效值測量結合抗諧波設計，提供精準、穩定的電壓監控，適應惡劣電氣環境。

2、全球通用性強：

- 寬范圍可調電壓與靈活接線方式（3相3線/4線），滿足全球不同區域的安裝需求。

3、響應迅速：

- 快速檢測電壓故障（過壓、欠壓、缺相、錯相），及時輸出控制信號，保障設備

安全。

4、節省空間：

- 18mm超薄寬度設計，節省控制柜空間，尤其適合密集型安裝。

5、安裝維護簡便：

- 標準35mm DIN卡軌安裝，接線方便，LED狀態指示清晰，便于現場操作和維護。

6、提升系統安全性：

- 有效防止因電源問題導致的設備損壞、生產事故和安全隱患。

GRV8-03X至08X系列三相電壓監控型電壓繼電器產品特點：

1、高精度真有效值測量：

- 采用真有效值測量技術，即使在含有諧波的非正弦波電壓條件下，也能提供

準確的電壓測量結果（精度≤1%），真實反映電網狀態。

2、寬廣的電壓適應性與接線靈活性：

- 提供8種可調節的額定電壓等級，能夠適應全球不同國家和地區的標準電網電壓。

同時支持3相3線制和3相4線制（3L/3N）兩種接線方式，滿足多樣化的現場需求。

3、優異的抗干擾性能：

- 內部電路經過專業的抗諧波設計優化，針對高干擾工業環境（如變頻器、大功率

整流設備附近）進行了強化設計，有效抑制諧波干擾，保證監控的穩定性和可靠性。

4、直觀的狀態指示：

- 配備高亮度LED指示燈，清晰顯示繼電器當前的工作狀態（如電源、故障、報警

等），便于現場人員快速識別系統運行狀況。

5、超緊湊型設計：

- 采用超薄設計，寬度僅為18mm，大大節省控制柜內安裝空間。支持標準的35mm

DIN卡軌安裝，安裝拆卸簡便快捷，適用于高密度布線的場合。

GRV8-03X至08X系列三相電壓監控型電壓繼電器產品應用：

GRV8-03X至08X系列憑借其可靠的監控性能和靈活的適應性，廣泛應用于以下關

鍵領域：

1、移動設備與特種車輛電源管理：

- 為現場工程設備、農業機械（如收割機、拖拉機）、冷藏運輸車等移動裝備提供

穩定的三相電源監控，其在復雜多變的供電環境下（如發電機供電或臨時電源接

入）安全可靠運行，防止電壓異常導致設備停機或損壞。

2、設備旋轉方向防護：

- 精確監控三相電源的相序，在檢測到相序錯誤（可能導致電機反向旋轉）時迅速

發出控制信號，有效防止機械設備因逆向運行而引發的機械損傷、生產事故或安全事

故。

3、主備電源自動切換系統（ATS）：

- 在需要高可靠供電的場所（如數據中心、醫院、工廠關鍵生產線），用于監控正

常（主用）電源和應急（備用）電源（如發電機）的狀態。當主電源出現故障（如失

壓、欠壓、過壓、缺相）時，能可靠觸發信號驅動切換裝置，將負載無縫或短時中斷

切換至備用電源，保障供電連續性。

4、電動機及動力負載保護：

- 實時監測供給電動機及其他重要動力負載的三相電源，一旦發生斷相（缺相）故

障，能立即檢測并輸出報警或切斷控制信號，有效避免電機因單相運行而過熱燒毀，

保護貴重設備資產。

5、工業生產線與機械設備保護：

- 廣泛應用于各類工業自動化生產線、泵、風機、壓縮機等設備，作為前端電壓保

護單元，防止因電網電壓不穩定（過壓、欠壓）或缺相造成的設備停機、生產中斷或

元器件損壞。

GRV8-03X至08X系列三相電壓監控型電壓繼電器技術參數：

功能

監控端子

電源

220-230-240-380-400-415-440-460(P-P)

額定沖擊耐受電壓

額定絕緣電壓

測量頻率范圍

測量范圍

電壓門限值范圍

不平衡值門限范圍

電壓固定滯后率

斷相電壓值

動作延時時間

電壓測量誤差

上電延時時間

旋鈕設定精度

復位時間

溫度波動誤差

輸出

小切換功率

輸出繼電器指示

機械壽命

電壽命(阻性負載)

工作環境溫度

存儲和運輸環境溫度

安裝方式

防護等級

安裝位置

安裝海拔高度

污染等級

接線能力

外形尺寸

重量

符合標準

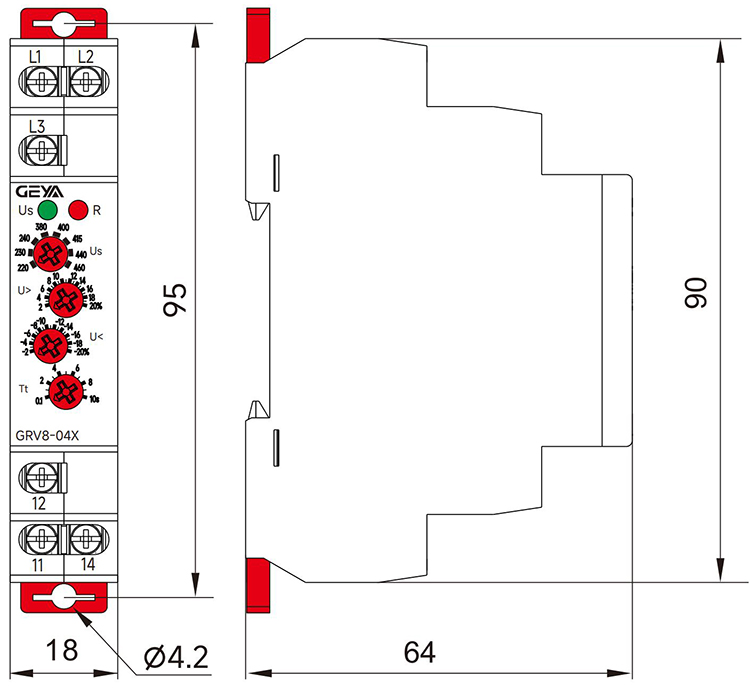

GRV8-03X至08X系列三相電壓監控型電壓繼電器產品尺寸：

GRV8-03X至08X系列三相電壓監控型電壓繼電器產品功能圖：

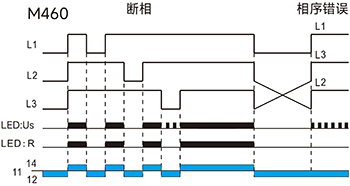

斷相與相序保護功能圖(三相三線)

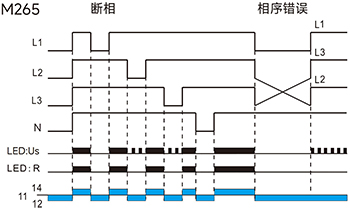

斷相與相序保護功能圖(三相四線)

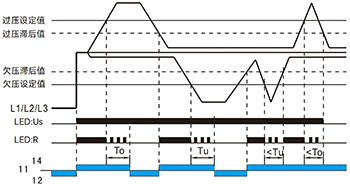

過壓與欠壓保護功能圖

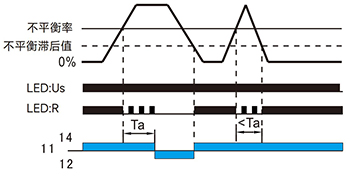

電壓不平衡保護功能圖

To:過電壓動作延時時間。

Tu:欠電壓動作延時時間。

Ta:不平衡動作延時時間。

注意：

1.當斷相發生在電源相時，綠燈不會指示。（M460電源：L1和L2；M265電源：L1和

N）

2.產品通電運行過程中如果改變額定電壓旋鈕，綠色和紅色指示燈同時閃爍，指示錯誤

設定，產品保持原先設定的額定電壓進行保護。當額定電壓旋鈕返回原先設定值時，指

示燈恢復正常。

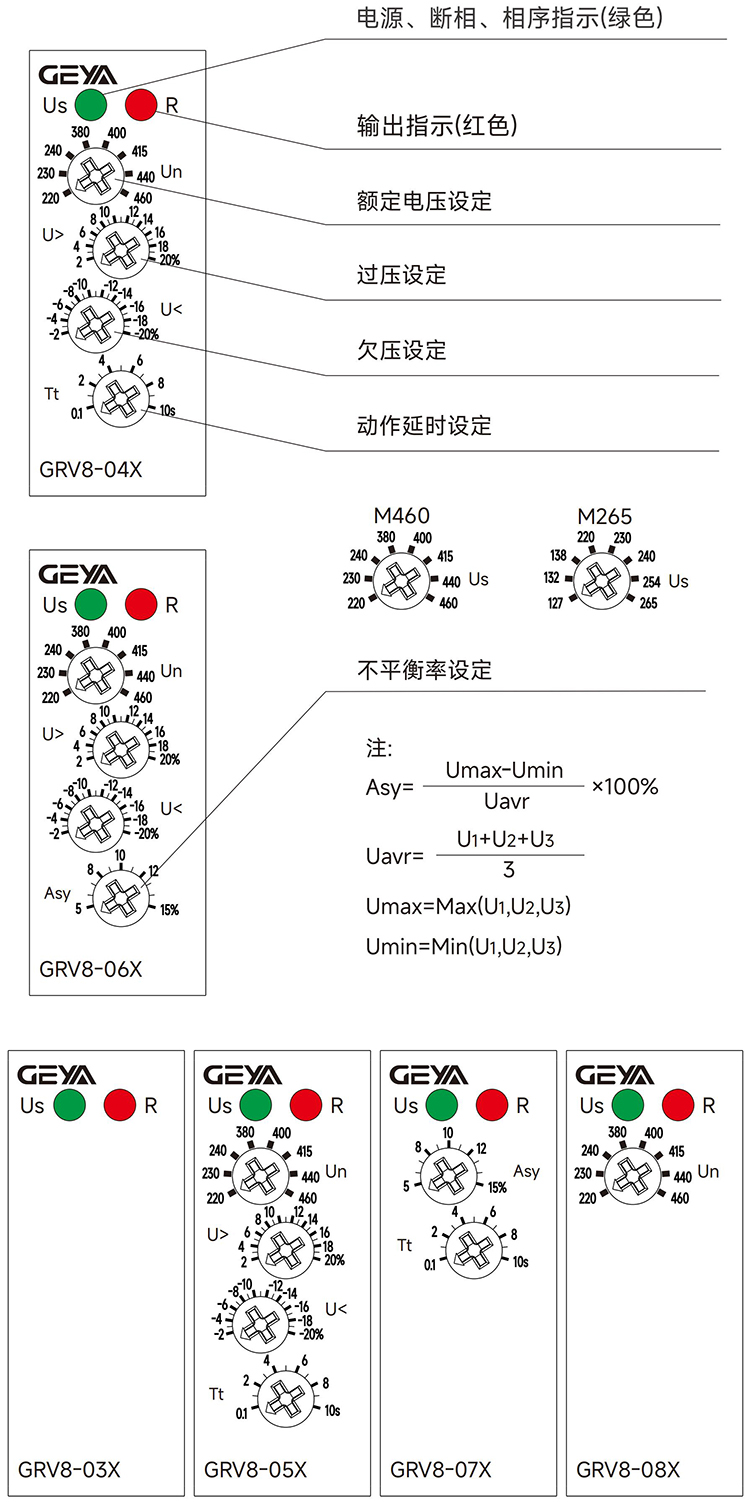

GRV8-03X至08X系列三相電壓監控型電壓繼電器產品功能說明：
