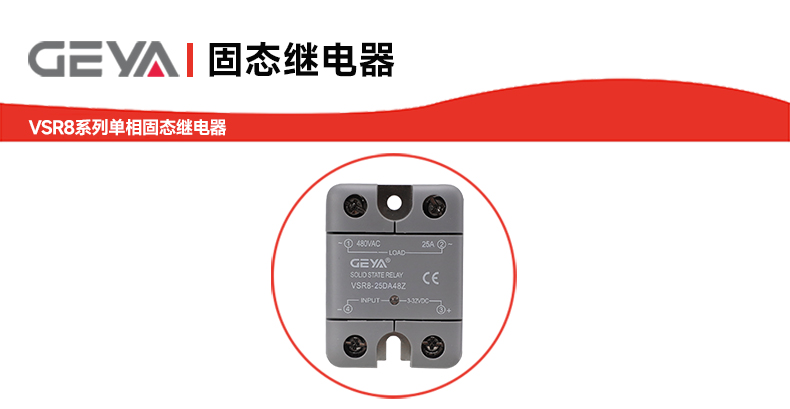

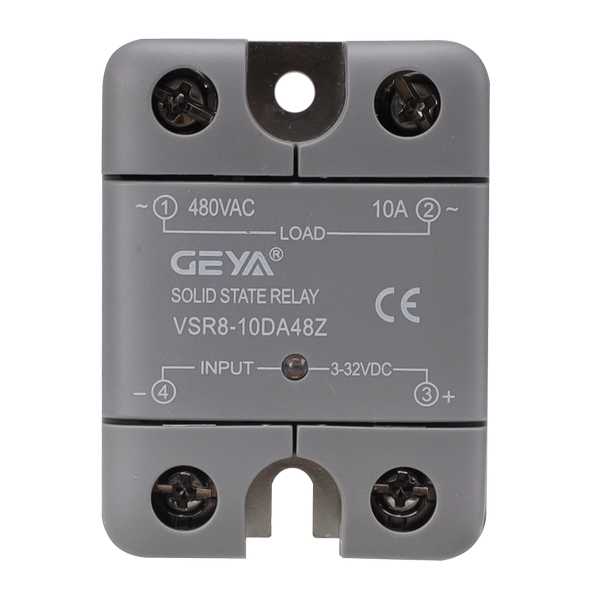

為什么選擇VSR8系列單相固態繼電器？

在工業自動化、精密設備控制等場景中，傳統電磁繼電器易因機械磨損、觸點火花

導致故障。VSR8系列憑借全固態設計徹底消除觸點損耗問題，具備零噪音、零電磁干

擾、抗振動、防爆防腐等特性，尤其適合高頻率開關、嚴苛環境及需長期穩定運行的場

景。

VSR8系列單相固態繼電器產品優勢：

1、高安全性：

- 介質耐壓達4000VACrms，內置IP20防護可拆卸蓋板，保障操作安全

2、強適應性：

- 支持寬幅控制電壓（3-32VDC / 90-280VAC），簡化系統集成

3、智能控制：

- 可選過零導通（降低浪涌電流）或隨機導通（即時響應）模式

4、狀態可視：

- LED指示燈實時顯示運行狀態，便于故障排查

5、長效穩定：

- 無機械部件設計，壽命遠超傳統繼電器

VSR8系列單相固態繼電器產品特點：

1、負載兼容性強

- 電流覆蓋15A至120A（7檔可選）

- 電壓支持多范圍：24-280VAC / 24-480VAC / 48-660VAC

2、靈活觸發模式

- 過零導通：抑制啟動沖擊，保護感性/容性負載

- 隨機導通：滿足瞬時開關需求

3、強化防護設計

- 工業級絕緣性能（4000VACrms）

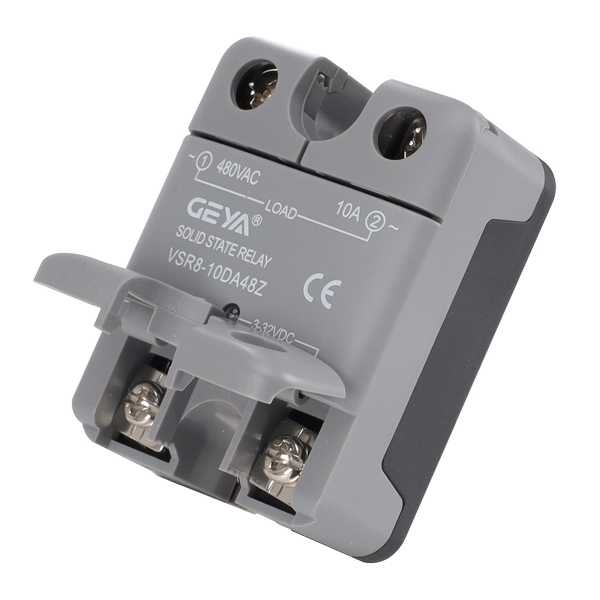

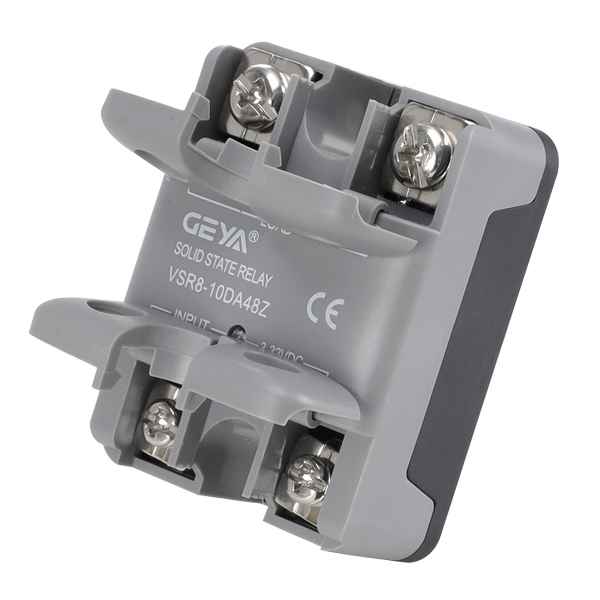

- 可拆卸防護蓋提升維護便捷性

VSR8系列單相固態繼電器產品特點：

VSR8系列憑借其穩定性和抗干擾能力，已成為以下領域的理想選擇：

1、工業控制：數控機床、橡塑機械、電爐恒溫系統、自動化生產線

2、能源管理：電加熱裝置、電源切換系統、無功補償設備

3、公共設施：交通信號燈、智能照明系統、舞臺燈光調控

4、精密設備：醫療儀器、分析儀表、印刷設備、消防控制系統

5、民生領域：商用電器、辦公自動化設備、安防系統

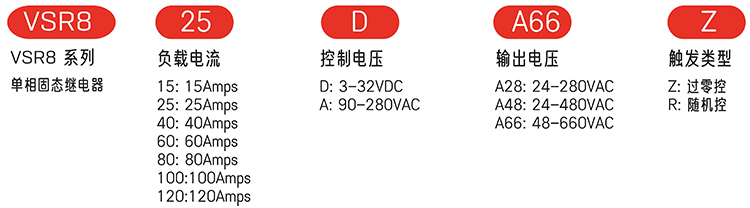

VSR8系列單相固態繼電器型號說明：


控制

電壓

輸出

電壓

額定標稱電流

15Amps

25Amps

40Amps

60Amps

80Amps

100Amps

120Amps

3-32VDC

280

VC"Z"

15DA

28Z

25DA

28Z

40DA

28Z

60DA

28Z

80DA

28Z

100DA

28Z

120DA

28Z

3-32

VDC

280

VC"R"

15DA

28R

25DA

28R

40DA

28R

60DA

28R

80DA

28R

100DA

28R

120DA

28R

90-280

VAC

280

VC"Z"

15AA

28Z

25AA

28Z

40AA

28Z

60AA

28Z

80AA

28Z

100AA

28Z

120AA

28Z

90-280

VAC

280

VC"R"

15AA

28R

25A

A28R

40A

A28R

60A

A28R

80A

A28R

100A

A28R

120A

A28R

3-32

VDC

480

VC"Z"

15DA

48Z

25DA

48Z

40DA

48Z

60DA

48Z

80DA

48Z

100DA

48Z

120DA

48Z

3-32

VDC

480

VC"R"

15DA

48R

25DA

48R

40DA

48R

60DA

48R

80DA

48R

100DA

48R

120DA

48R

90-280

VAC

480

VAC"Z"

15AA

48Z

25AA

48Z

40AA

48Z

60AA

48Z

80AA

48Z

100AA

48Z

120AA

48Z

90-280

VAC

480

VC"R"

15AA

48R

25AA

48R

40AA

48R

60AA

48R

80AA

48R

100AA

48R

120AA

48R

3-32

VDC

660

VC"Z"

15DA

66Z

25DA

66Z

40DA

66Z

60DA

66Z

80DA

66Z

100DA

66Z

120DA

66Z

3-32

VDC

660

VAC"R"

15DA

66R

25DA

66R

40DA

66R

60DA

66R

80DA

66R

100DA

66R

120DA

66R

90-280

VAC

660

VAC"Z"

15AA

66Z

25AA

66Z

40AA

66Z

60AA

66Z

80AA

66Z

100AA

66Z

120AA

66Z

90-280

VAC

660

VAC"R"

15AA

66R

25AA

66R

40AA

66R

60AA

66R

80A

A66R

100A

A66R

120A

A66R

VSR8系列單相固態繼電器技術參數：

輸入參數
參數名稱	參數值
控制電壓范圍	3-32VDC					90-280VAC
反向電壓.	-6VDC					/
開通電壓	3VDC					90VAC
關斷電壓	1V					10VAC
輸入電流 (Min.)	10mA					6.5mA
輸入電流 (Max.)	20mA					18mA
開通時間 (msec)	1/2 Cycle					1/2 Cycle
關斷時間 (msec)	1/2 Cycle					1/2 Cycle
輸出參數
參數名稱	單位	參數值
標稱電流	Amp	15	25	40	60		80	100	120
負載電流范圍	Arms	0.05-15	0.05-25	0.05-40	0.1-60		0.1-80	0.1-100	0.1-125
浪涌電流10mSec (Max.).	Arms	150	250	400	600		800	1000	1200
負載電壓范圍 (280V)	Vrms	24-280
阻斷電壓 (280V)	Vpk	800
負載電壓范圍 (480V)	Vrms	24-480
阻斷電壓 (480V)	Vpk	1200
負載電壓范圍 (660V)	Vrms	48-660
阻斷電壓 (660V)	Vpk	1600
頻率范圍	Hz	47~63
斷態電壓上升率 dv/dt(min.)	V/μs	200	200	200	500		500	500	500
斷態漏電流 (Max.)	mA	≤8
通態壓降 (Max.)	Vrms	1.5	1.5	1.5	1.6		1.6	1.8	1.8
開通時間 (Max.) “過零控”	Cycle	1-2
開通時間 (Max.)“隨機控”	mSec	1
關斷時間 (直流)	Cycle	1-2
關斷時間 (交流)	mSec	10

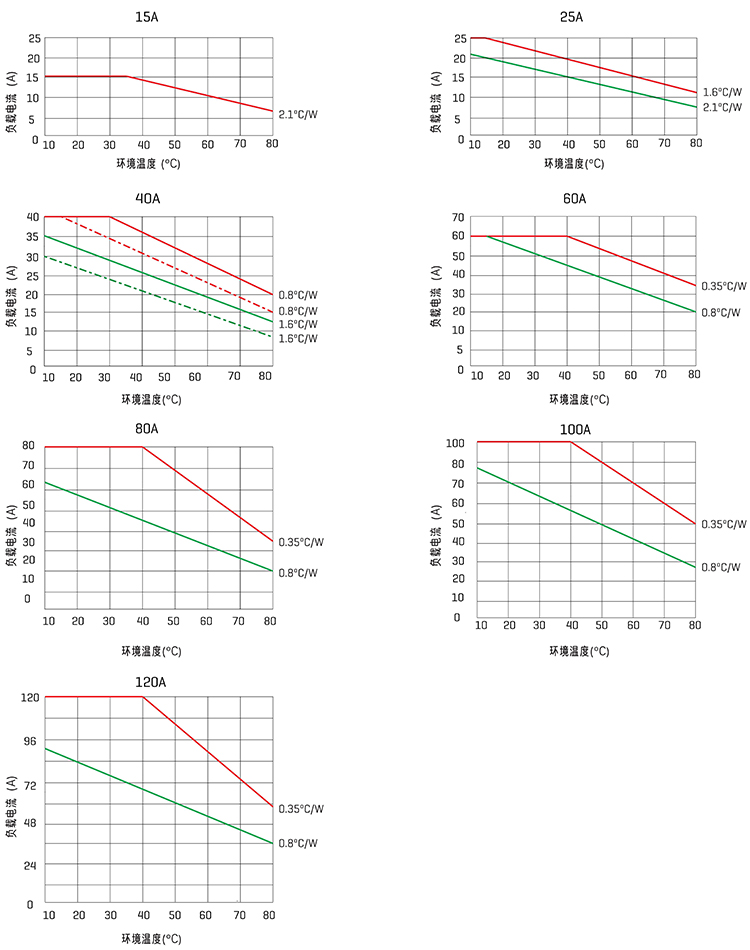

熱阻 (Rthjc)	C/W	2.5	2.5	1.3	0.65		0.5	0.3	0.3
其它參數 (Ta=25℃)
參數名稱	15A		25A	40A		60A	80A	100A	120A
介質耐壓 (輸入/輸出) (50/60 Hz)	4000 Vrms
介質耐壓 (輸入，輸出/底板) (50/60 Hz)	2500 Vrms
絕緣電阻 (@500 VDC)	10? Ω
電容，輸入/輸出 (Max.)	0.8 pF
工作環境溫度范圍	-30 to 80℃
存儲環境溫度范圍	-30 to 100℃
輸入端扭矩范圍 (in-lb/Nm)	11-18/1.2-2.0
負載端扭矩范圍 (in-lb/Nm)	18-26/2-3
表面安裝扭矩范圍 (in-lb/Nm)	11-16/1.2-1.8
符合IEC60068-2-78	95%
LED輸入指示燈	紅色
外殼材料	PBT+30%GF

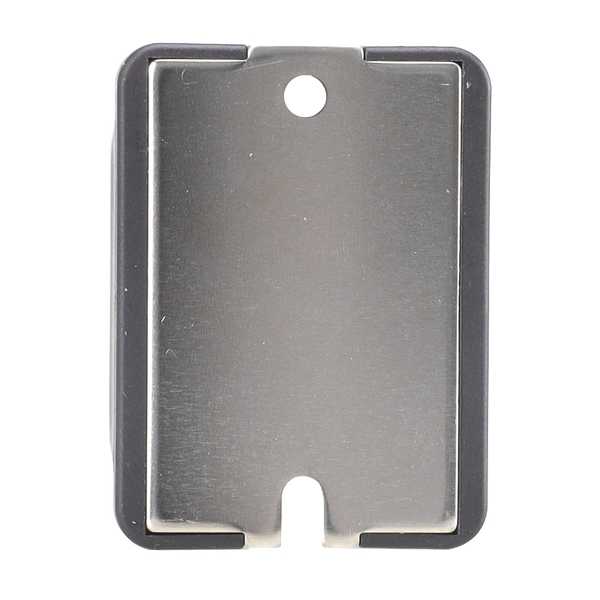

底板材料	紫銅鍍氨鎳
重量	120g
